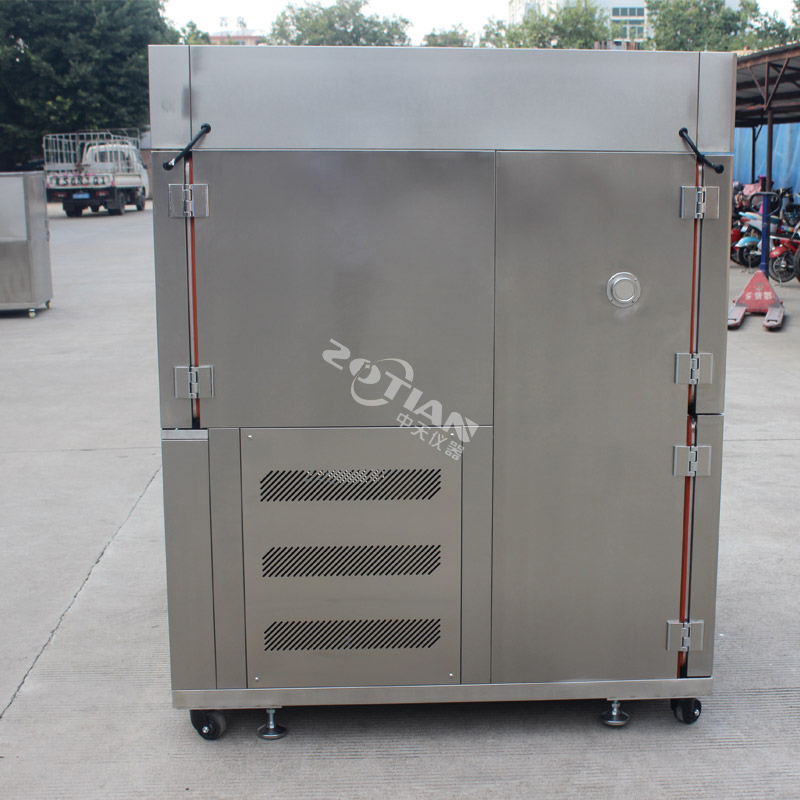

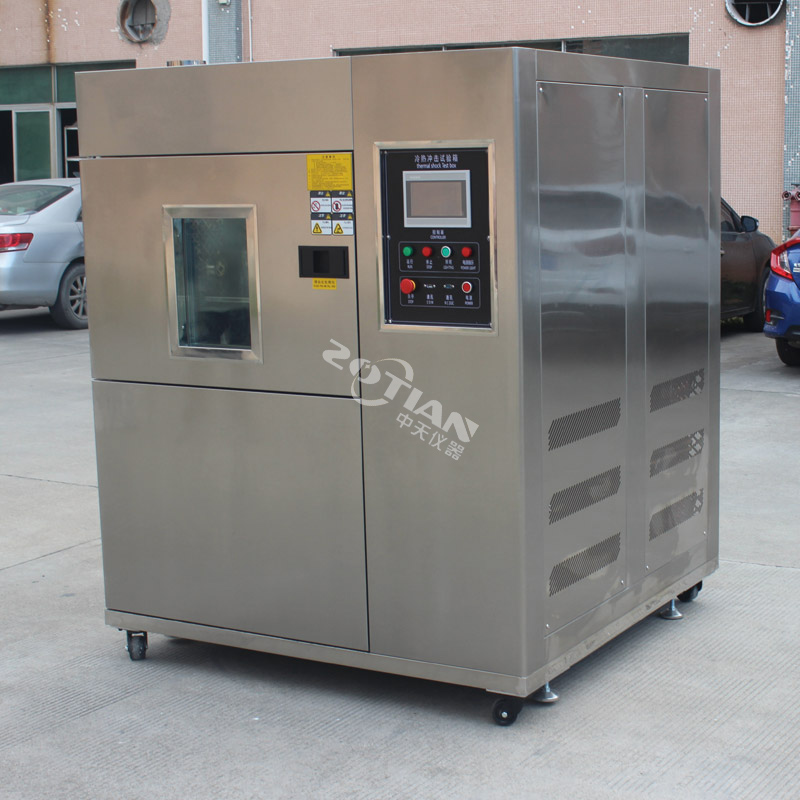

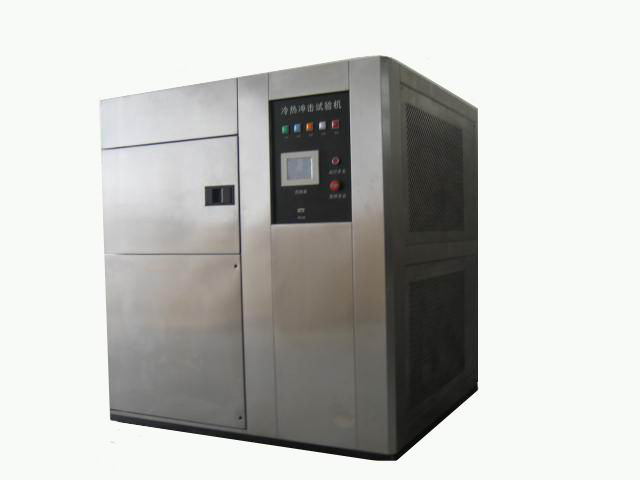

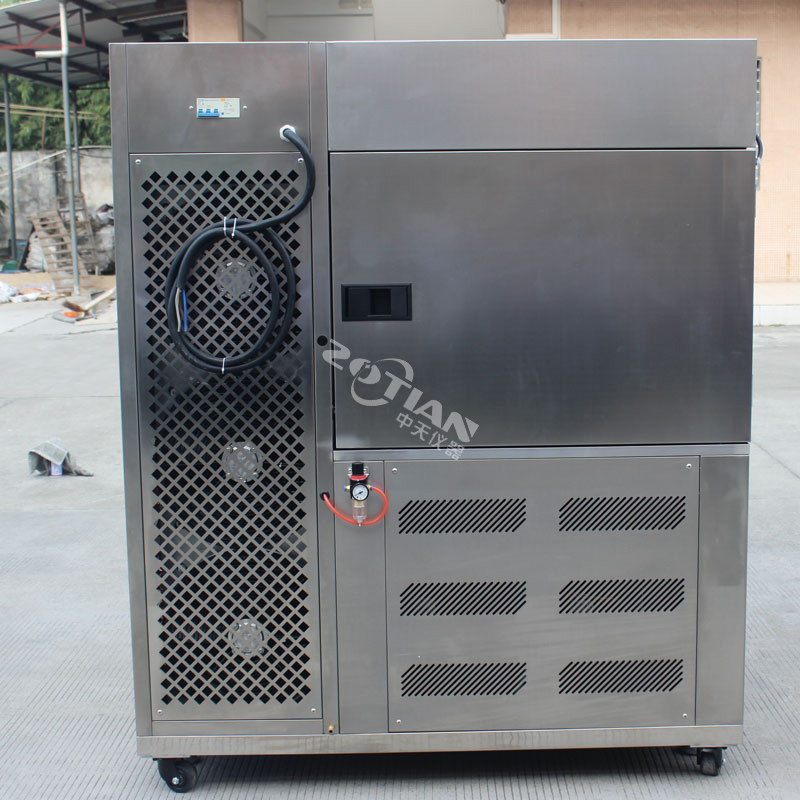

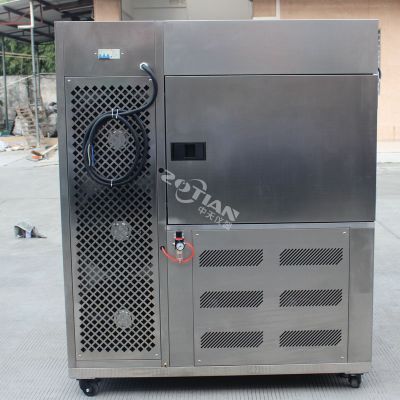

設備名稱: 可程式高低溫冷熱沖擊試驗箱 規格型號:ZT-80E 規格型號如下所示: ZT —LC —80L--- F
溫度-65℃~150 ℃
內箱容積 L
批號
品牌簡稱
本系列程序高低溫冷熱沖擊試驗箱主要用于測試材料對極高溫或極低溫的抵抗力,這種情況類似于不連續地處于高溫或低溫中的情形
高低溫冷熱沖擊試驗箱廣泛用于電子電器零元件、自動化零部件
1.GB-2423.1-89(IEC68-2-1)試驗A:低溫試驗方法
。
設備名稱 |
程序高低溫冷熱沖擊試驗箱 |
|
型 號 |
ZT-80E |
|
容積L |
80L |
|
溫濕度控制儀表 |
可編程韓國進口TEMI8226S,觸摸屏輸入 ,中英文切換。 根據客戶要求可任意設定不同溫度點 |
|
箱體結構 |
此設備分為:高溫蓄熱區 ,低溫蓄冷區 ,產品測試區
|
|
測試區尺寸 |
500mm×400mm×400mm寬*高*深 |
|
外型尺寸 |
1900mm×2100mm×2000mm寬*高*深 |
|
結 構 及 重 要 參 數 |
測試箱溫度沖擊范圍 |
-65℃~+150℃(可編程任意設定) |
蓄熱箱溫度范圍 |
+50℃~+180℃(可編程任意設定) |
|
蓄冷箱溫度范圍 |
0℃ ~ -65℃(可編程任意設定) |
|
控制器控制精度 |
±0.2℃ |
|
溫度沖擊速率 |
5min內完成 |
|
外殼材料 |
不銹鋼板 |
|
內箱材料 |
SUS#304加厚耐熱耐寒不銹鋼板 ,一級光面板
|
|
保溫材料 |
高密度玻璃棉及高強度PU發泡絕緣材料 |
|
箱體均勻度 |
±1℃ |
|
送風循環系統 |
采日制多翼離心式循環風扇,日制馬達整組 |
|
加熱器 |
U型鰭片式304#無縫鋼高速加溫電熱器 。
|
|
制冷壓縮機 |
采用法國泰康大匹全封密壓縮機 |
|
制冷配件 |
臺彎中力蒸發器、馬爾風機等 |
|
制冷方式 |
采用風冷散熱 |
|

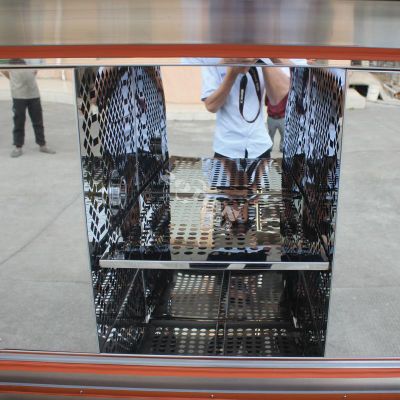

樣品架 |
樣品層置物架 |
|
電氣配件 |
國內知名品牌電氣元件 |
|

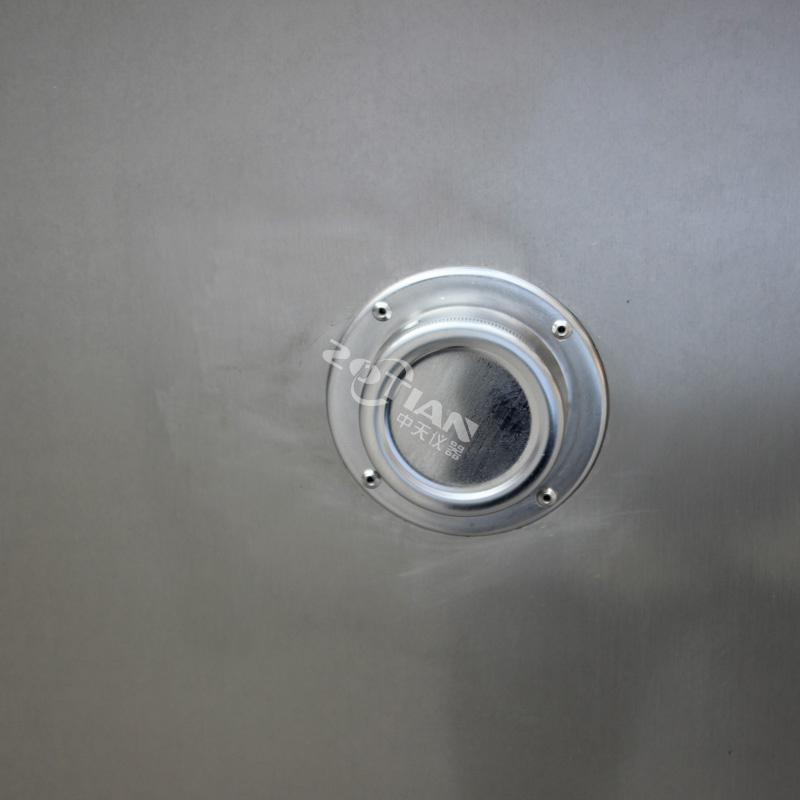

引線孔 |
機器左側Φ50mm |
|
配線方式 |
本公司電控配線方式按照國際電工標準執行 |
|
保護裝置 |
壓縮機過熱 ,超溫,超載,高壓,低壓,油壓,過流,欠相,停電待機等報警警示. |
|
電源 |
AC380V 50~60Hz 10~15KW |
|
符合標準 |
GB2423[1].02高溫試驗方法 ,GB2423[1].01低溫試驗方法. |
1
、溫度范圍:-65℃~150℃1
、制冷系統及壓縮機:為保證試驗箱降溫速率和超低溫度的要求,本試驗箱采用一套2×6HP進口ifc法國泰康全封閉壓縮機所組成的二元復疊式水冷制冷系統。復疊制冷系統包含一個高溫制冷循環和一個低溫制冷循環,其連接容器為蒸發冷凝器,蒸發冷凝器是起到能量傳遞的作用,將工作室內熱能通過兩級制冷系統傳遞出去,實現降溫的目的。制冷系統的設計應用能量調節技術,一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節,使制冷系統的運行費用和故障率下降到較為經濟的狀態。1
1
1、溫度測量:Pt100鉑電阻
2
1
1 、 產品名稱產品型號 |
高低溫冷熱沖擊試驗箱(風冷式) |
||
2 、 試樣限制 |
本試驗設備禁止: 腐蝕性物質試樣的試驗及儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗及儲存 放射性物質試樣的試驗及儲存 劇毒物質試樣的試驗及儲存 試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存 |
||
4、 容積和尺寸 |
|||
標稱內容積 |
|
||
5 、性能 |
|||
5.1 測試環境條件
5.2 測試方法 |
環境溫度:+5℃~+35℃ 2.GB/T 2423.2-2001 試驗B:高溫試驗方法; 3.GB/T2423.22-2002 試驗N: 溫度變化試驗方法 4. GJB/150.3-1986 高溫試驗 5. GJB/150.4-1986 低溫試驗 6. GJB/150.5-1986 溫度沖擊試驗 |
||
5.3 預熱溫度 |
﹢60℃ ~﹢180℃∥﹢25℃ ~﹢180℃∕45 min |
||
5.13.滿足試驗方法 |
1.GB/T 2423.1-2001 試驗A:低溫試驗方法; ; 3.GB/T2423.22-2002 試驗N: 溫度變化試驗方法 4. GJB/150.3-1986 高溫試驗 5. GJB/150.4-1986 低溫試驗 6. GJB/150.5-1986 溫度沖擊試驗 |
||
6 |
|||
6.1. 保溫圍護結構 |
外壁:雙面鍍鋅鋼板,表面噴塑處理(ESPEC 標準色) 、表面噴塑處理或Q235 型鋼 、表面防酸洗、磷化 。 內壁:SUS304 不銹鋼板(1.2mm 厚) 內部結構加強件:SUS304 不銹鋼 絕熱材料:硬質聚氨酯泡沫+超細玻璃纖維+高溫棉 試驗箱底板承重能力:80kg/m2(均勻載荷), 但箱內總的承重量(底板和樣品架合計)不超過:20kg |
||
6.2. 空氣調節通 6.3. 試驗箱體標準配置道 |
風機 、加熱器、蒸發器、排水裝置 加濕器、干燒防止器、濕球溫度傳感器、濕球水槽 引線孔:直徑φ50mm 1 個,箱體左側一個,位置在內箱側壁的中心。 備活動樣品架承重能力(均布):20kg/層、氣壓平衡裝置 |
||
6.4. 大門 |
鉸鏈門 ,門鉸在箱體左側(面向箱體正面時)門上配電熱( 自動調節) 防結霜、防凝露中空玻璃觀測窗(W210×H320mm)一個。 門框備電熱(自動調節)防結霜、防凝露裝置 門上備箱內照明燈(效率長壽LED 光源) |
||
6.5. 控制面板(在門上) |
控制器顯示屏操作按鈕、超溫保護設定裝置USB 界面 |
||
6.6. 機械室機 |
械室中包含:制冷機組 、接排水裝置、風機、配電控制柜加濕和測濕用水控制裝置 |
||
6.7. 配電控制柜 |
散熱風機 、蜂鳴器、配電板 |
||
RS-485 、RJ-45 以太網物理界面(需和集中監控軟件一并選購)總電源漏電斷路器 |
|||
6.8. 加熱器 |
鎳鉻合金電熱絲式加熱器 |
||

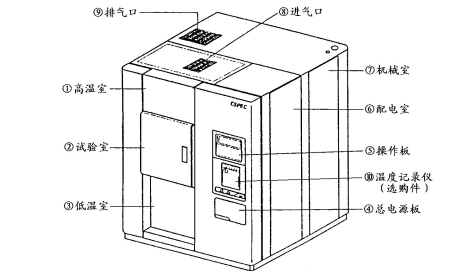

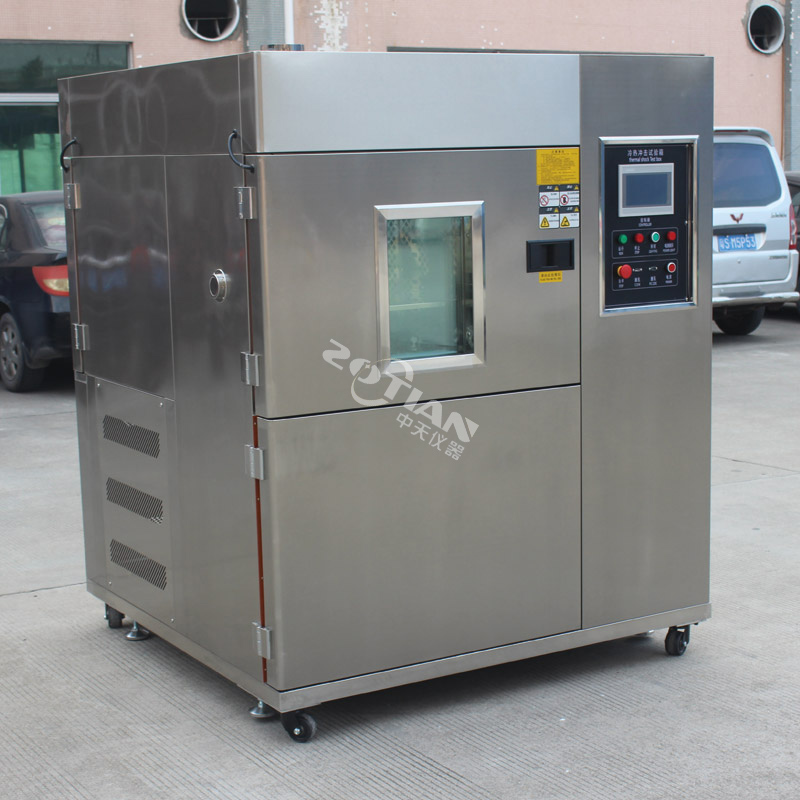

6.9. 試驗箱的外觀結構圖 |
|
||
7 、 制冷系統 |
|||
7.1. 工作方式
7.9. 制冷劑 |
效率省電型超低溫冷凍系統(風冷式散熱方式) 壓縮機回氣冷卻回路、能量調節回路、蒸發壓力調節閥 控制器數字顯示制冷系統高 、低壓壓力、排氣溫度和壓縮機運行電流 、 主要部件均采用國際優質品牌產品 R404a / R23(臭氧耗損指數均為0) |
||
8、 電氣控制系統 |
|||
8.1.控制器型號 |
韓國進口TEMI8226S |
||
顯示器 |
韓國進口TEMI8226S彩色LCD 觸摸屏顯示器 、定值方式 中英文菜單(可自由選擇轉換)、觸摸屏方式輸入 數量:1200段 步數:120組 循環數:120 個 (每個循環步數99 次) 固定程序:120組程序 |
||
設定范圍 |
程序可鏈接(鏈接程序序號可選擇) ,下限-5℃)
|
||
顯示分辨率 |
溫度:0.01℃ |
||
輸入通訊功能(選購)
控制方式
曲線記錄功能 |
熱電偶, RS-485 界面 、RJ-45 以太網界面,具有本地和遠程通訊功能(需配RAS-2003 監控軟件、RS-485/RS-232 轉換器,需占用PC 機的COM口和USB 口各一個);可同時連接16 臺設備,電纜累計長度大值800m。抗積分飽和PIDBTC 平衡調溫控制方式+ DCC(智能冷量控制) +DEC(智能電氣控制) (溫度試驗設備) BTHC 平衡調溫調濕控制方式+ DCC(智能冷量控制) +DEC(智能電氣控制) (溫濕度試驗設備) 具有帶電池保護的RAM,可保存設備的設定值、采樣值及采樣時刻的時間;記錄時間為350 天(當采樣周期為1.5min 時) |
||
USB 功能 |
通過PC 機專用軟件編制試驗程序并保存到優盤 ,再?gòu)膬?yōu)盤將試驗程序調出并存入控制器中;也可將控制器內的程序轉存到優盤,再存入PC 機進行分析和管理。可將存儲在控制器內記錄的試驗曲線數據轉存到優盤上。通過PC機專用軟件直接顯示和打印試驗數據/曲線(該打印數據帶不可修改標志);或?qū)⒂涗洈?shù)據轉換為可由Microsoft Office 讀取的Access數據檔 。 控制器記錄的試驗曲線數據為:2 路溫度-設定溫度和實測溫度; 溫路濕度-設定濕度和實測濕度(溫濕度試驗設備) |
||
附屬功能 |
故障報警及原因 、處理提示功能 斷電保護功能 上下限溫度保護功能 日歷定時功能(自動啟動及自動停止運行) 自診斷功能 |
||
軟件使用環境 |
IBM PC 兼容機 ,PⅡ以上CPU ,128M 以上存儲器 ,簡體(繁體)中文(英文)Windows2000 或Windows XP 操作系統
|
||
8.2. 溫度測量 |
溫度:T 型鎧裝熱電偶 |
||
9、 安全保護裝置 |
|||
9.1. 制冷系統 |
壓縮機高低壓超壓保護 |
||
9.2. 試驗箱 |
可調式的超溫保護 |
||
10 、 其他配置
|
|||
電源線纜:試樣電源控制端子
|
五芯(四芯電纜+保護接地線)電纜1條(6米長) 、30A 以內(當正常運行時,觸點閉合 ;當設備停機或故障時,觸點斷開) ,強烈建議用戶使用該控制端子控制試驗樣品的通、斷電 ,確保在設備故障或停機時與試驗樣品連接的電路 ,被可靠切斷提供中文版的用戶手冊和技術資料
|
||
10.1.引線孔 |
引線孔有直徑φ50mm規格 ,其位置及數量在結構允許及不影響性能的條件下可按用戶要求訂制
|
||
10.2.集中監控軟件 |
用于遠程集中監控,隨軟件(RAS-2003 監控軟件)配RS-485/RS-232 轉換器1 個軟件使用環境:IBM PC 兼容機 ,PⅡ以上CPU,128M 以上存儲器,簡體(繁體)中文(英文)Windows操作系統
|
||
11、使用條件 |
試驗箱主體結構為整體式 |
||
11.1.場地
|
由用戶保證下列各項條件: ,通風良好 ,不含易燃 、易爆 、腐蝕性氣體和粉塵附近沒有強電磁輻射源. 設備附近備有排水地漏(距離制冷機組2 米以內) 場地地面承重能力:不小于800kg/m2 設備周圍留有適當?shù)木S護空間。 |
||
11.2.環境條件 |
溫度:+5℃~+35℃ |
||
11.3.電源容量 |
AC(380±10)V (50±0.5)Hz 三相四線+保護地線 ,保護地線接地電阻小于4Ω;TN-S 方式供電或TT 方式供電要求用戶在安裝現場為設備配置相應容量的空氣或動力開關 ,并且此開關必須是獨立專門供本設備使用
|
||
11.4.對儲存環境的要求 |
13kw設備不工作時 ,環境的溫度應保持0~+45℃(不結冰)以內當環境溫度低于0℃時,應將設備中存留的水排放干凈 ,以免管道內的水結冰漲壞管道 。
|
