設備名稱：

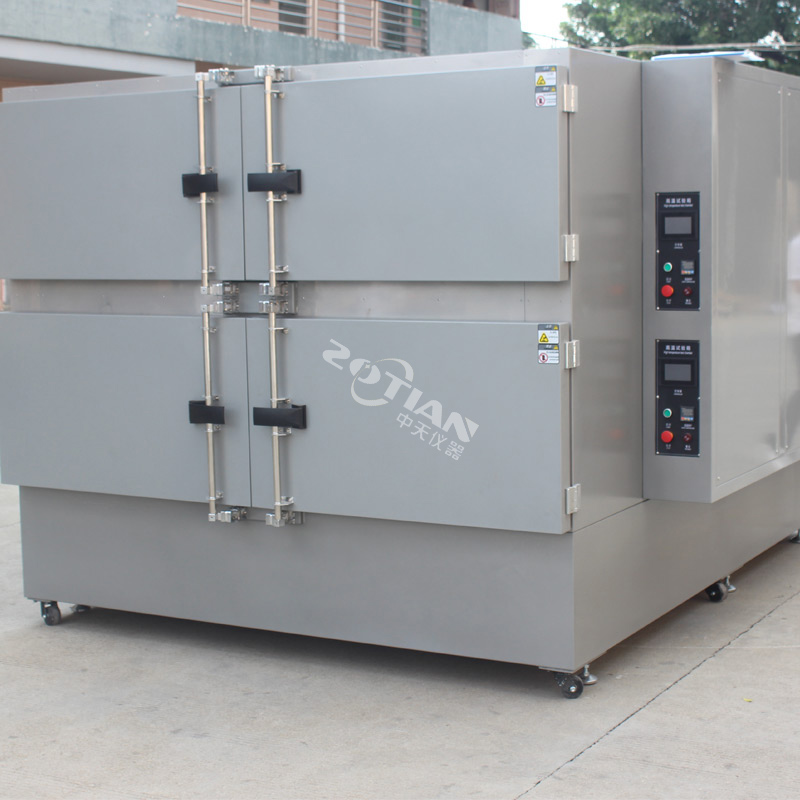

 兩箱式烤箱

電器控制箱位置

機臺側方

設備型號：

ZT-2100B

設計溫度范圍：℃

RT~200℃

使用電壓：

380V

工作常用溫度：℃

RT+20～150℃

加熱功率：

18kw*2

控溫精度/分辨率：℃

±1℃/1℃

鼓風功率：

0.75*2

溫度均勻性：℃

±2℃（空載恒溫后測試）

1. 規格尺寸：

1-1設備單個內箱尺寸：

2000*2700*500（內箱單層高500mm設備總高度1950mm）外部尺寸不含突起配件

（寬*深*高）單位：mm

1-2設備外部尺寸約：

(2800*3000*1950)，以實物為標準

（寬*深*高）單位：mm

1-3 設備導軌托盤（承載架）:

托盤（承載架）由買方委外制作

2. 設備制作材料及方式：（設備使用耐熱不銹鋼材質均經過防銹處理

2-1設備組成部分：

箱體、風道

2-2設備外殼材料：

冷鋼板厚度1.2mm，鈑金折彎、鉚釘

2-3設備外殼框架：

4#角鋼~槽鋼焊接而成。

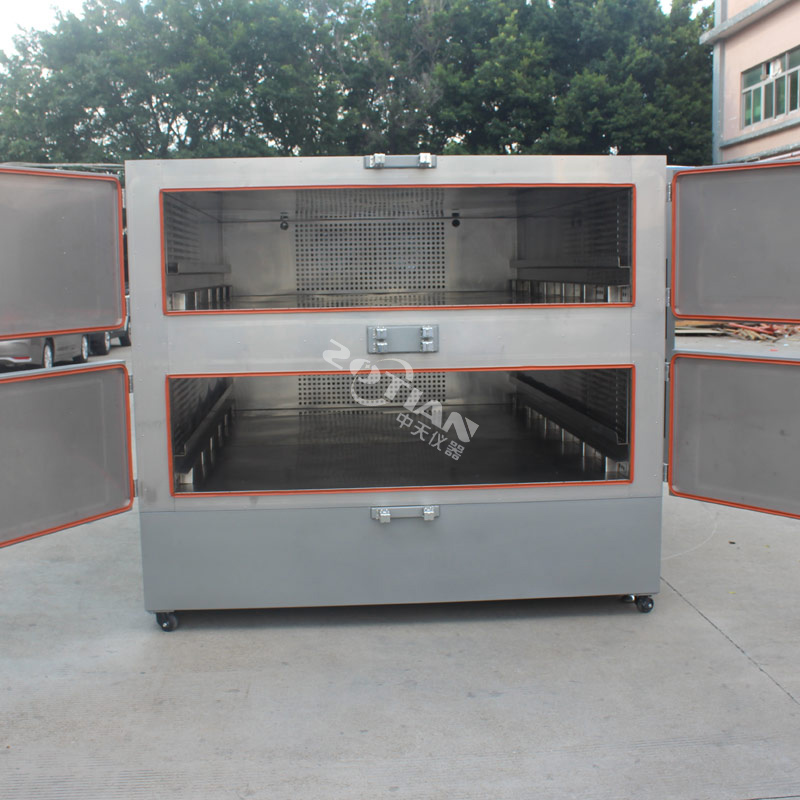

2-4設備內膽材料：

優質SUS304不銹鋼板厚度1.2

2-5設備風道材料：

優質SUS不銹鋼板厚度1.0

2-6設備內部框架：

采用4#角鋼焊接而成

2-7設備底部框架：

采用5#槽鋼焊接而成

2-8設備支撐腳：

定位調整腳及承重移動輪

3.設備保溫材料及相關標準：

3-1保溫材料

填充材料：100K級高密度超細硅酸鋁玻璃纖維

3-2保溫

各部位按照爐外溫升及節能考慮設計.

3-3運風系統

采用臺灣HENHE烤箱專用馬達1/2HP

3-4表面溫升：

按JB5220-91行業保證，工作溫度不超過200℃的干燥箱

4.涂裝處理方式及材料

4-1處理方式：

設備都經過拋光

4-2涂裝材料：

都使用符合國家規定環保涂裝材料

4-3涂裝材料：

建議使用計算機白

5.設備門結構與制作方式：

5-1開門結構：

單箱雙開門

5-2制作方式：

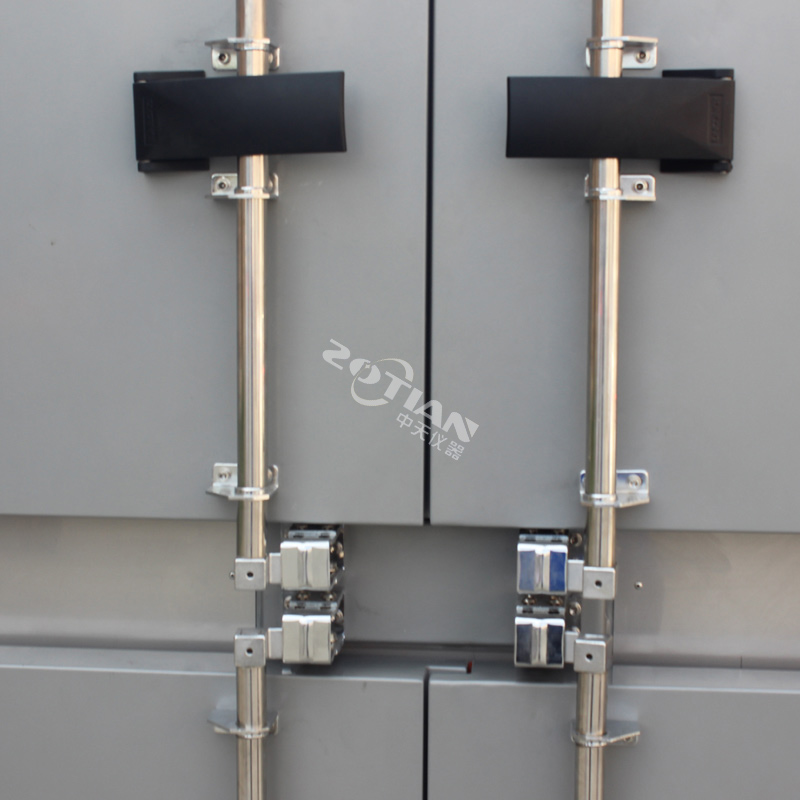

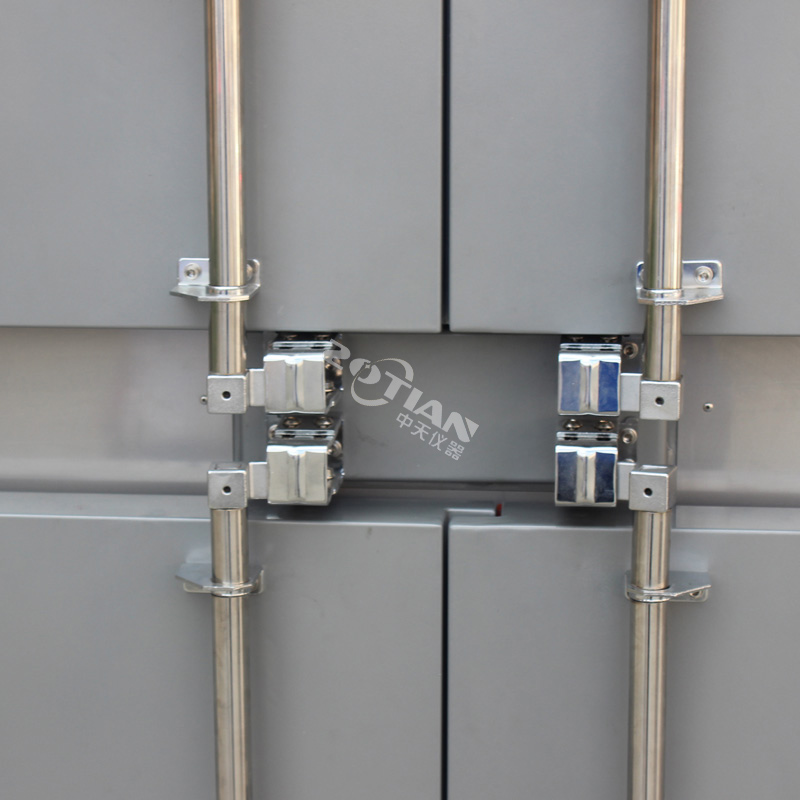

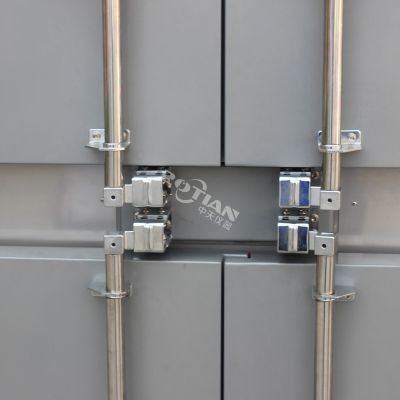

1.   門鎖采用711門鎖。
2. 門面板及門框：Q235￡1.5m冷鋼板經防銹處理后而成
   。
3. 門底板：優質不銹鋼板折彎
   、拼接

   、焊接、磨光處理

   。
4. 門內骨架：Q235￡槽鋼
   、角鋼、方管等型鋼防銹處理后焊接而成
5. 門保溫：高密度優質硅酸鋁棉保溫及礦棉保溫板充填而成
   。
6. 優質硅膠發泡密封條。

6.進氣及排氣系統位置：（具體制作依照實物為準）

6-1進氣口

位于設備背面（即后面）

6-2排氣口

位于設備側面（左邊）

6-3循環系統：

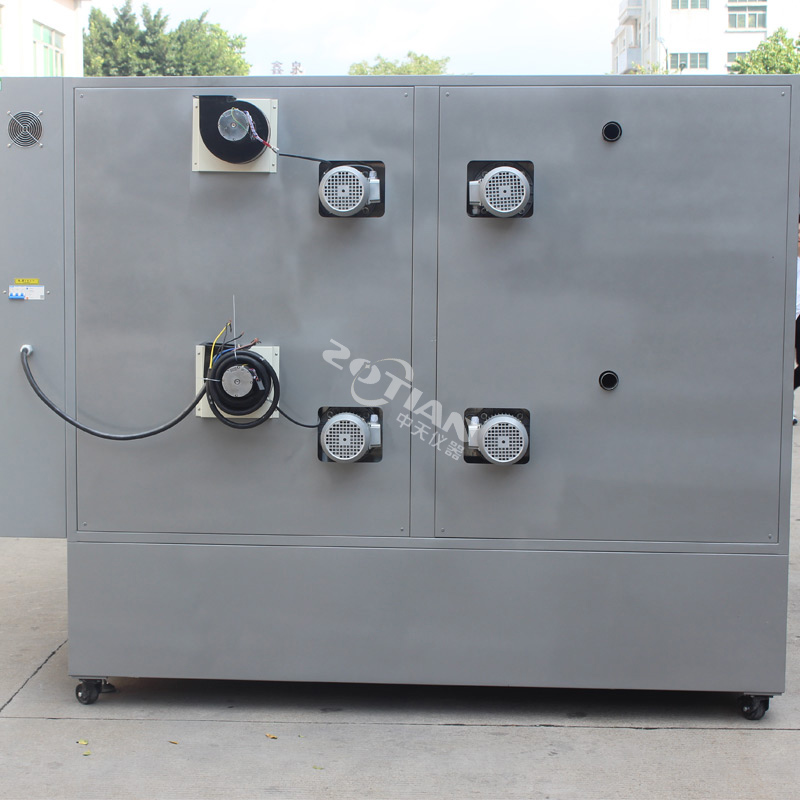

1. 送風方式:左側出風右側回風循環送風.進出風口安裝手動調節風閥
2. 風輪尺寸:12寸鍍鋅風輪
3. 風輪：多翼式風輪

7.加熱系統及升溫時間:

7-1加熱組件:

采用加熱管采用進口鎳鉻絲#304不銹鋼散熱片發熱管;增大散熱面積，主加熱組件功率共計3
套

7-2安裝位置:

位于后部

7-3升溫時間:

產品溫度

8.工作室配置

9.電器配置：

9-1.控制器

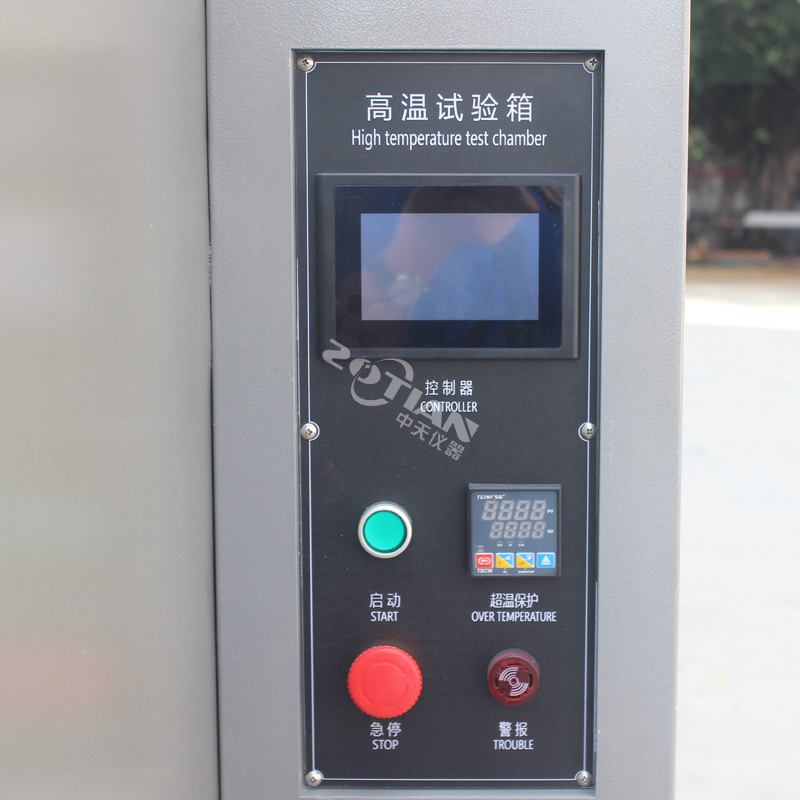

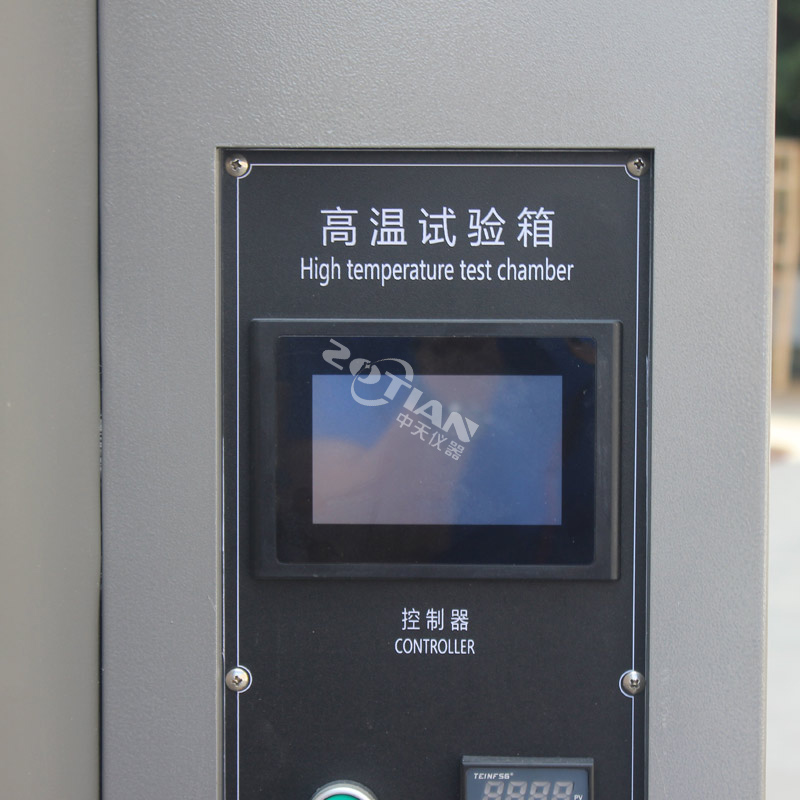

采用優宜觸摸屏可編程控制器

9-2.報警裝置:

設定時間恒溫結束報警提示。

9-3.開關及指示燈:

采用紅波按扭式開關,操作方便,簡單.

9-4. 二級機械

符合消防之規范.

9-5.設備出廠前校準

賣方提供廠內的校準報告

超載保護,過流保護,缺相保護,相序保護,超溫保護等

電流控制器為采用可控硅固態繼電器，無接點無火花現象出現

9-6. 其它保護:

溫控器 信號自動調節輸出比例

超高溫保護：當箱內溫升異常時，自動切斷整機電源

馬達過熱保護：防止電機過熱造成電機損傷。

相序保護：防止電力缺相和相序錯誤
