1 產品名稱 |

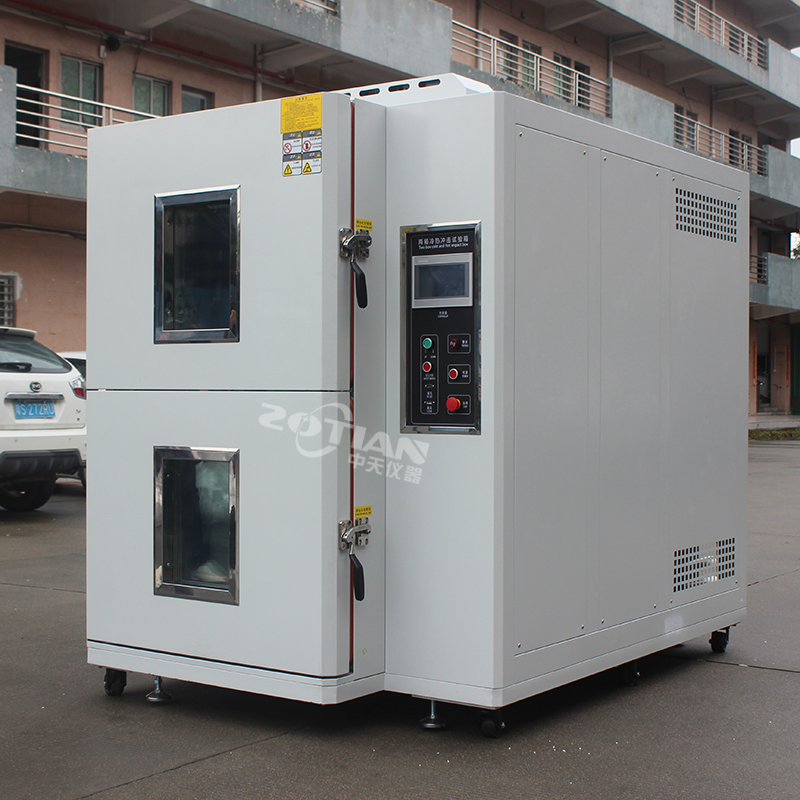

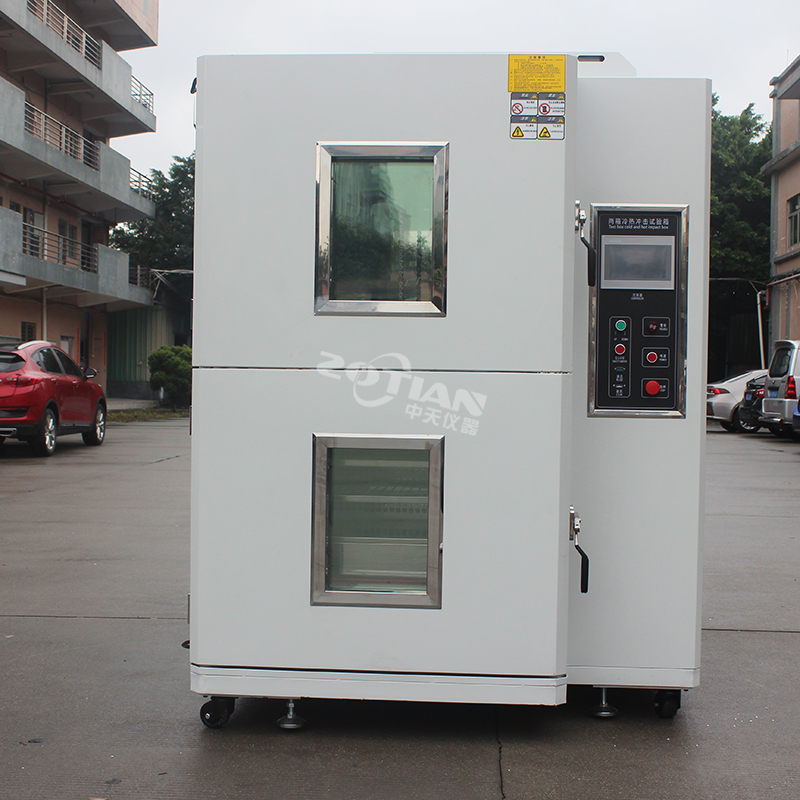

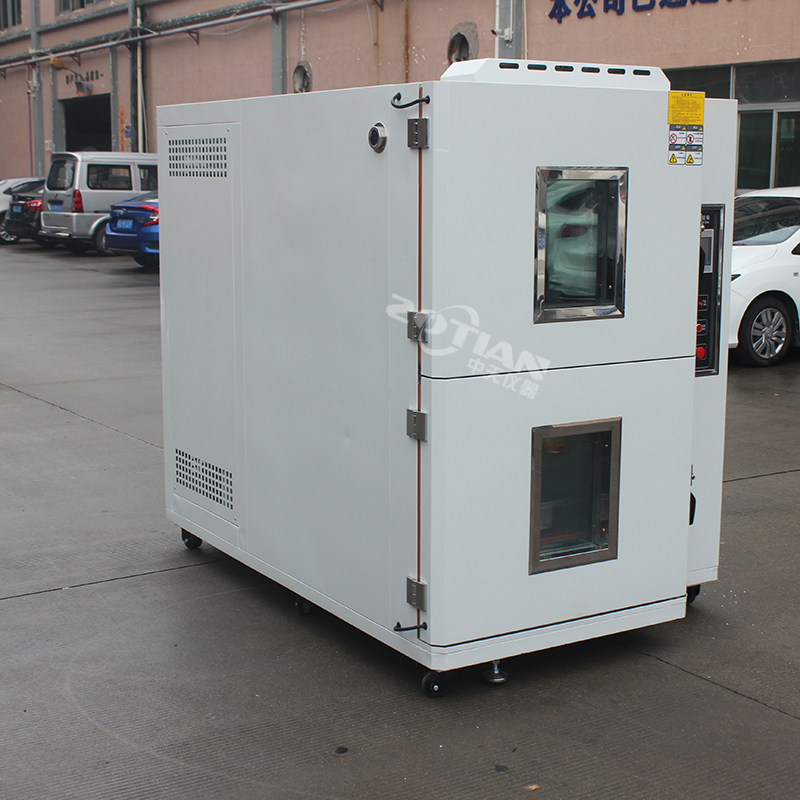

冷熱沖擊試驗箱 |
|
產品型號 |
|
|
2 試樣限制 |
本試驗設備禁止：
易燃
腐蝕性物質試樣的試驗或儲存
有害生物試樣的試驗或儲存
強電磁發射源試樣的試驗或儲存
放射性物質試樣的試驗或儲存
劇毒物質試樣的試驗或儲存
試驗或儲存過程中可能產生上述物質或物體的試樣的試驗或儲存
|
|
3 容積 |
|
|
3.1 標稱內容積 |
70L |
|
3.2 內箱尺寸 |
W410mm×H460mm×D370mm |
|
3.3 外型尺寸 |
W1310mm×H1950mm×D1830mm（參見附圖） |
|
3.4 重量 |
約1500kg |
|
4 性能指標 |
|
|
4.1 測試環境條件 |
環境溫度為+5℃～+35℃
試驗箱內無試樣（另有說明的除外）
|
|
4.2 測試方法 |
GB/T 5170.2-2017 溫度試驗設備 |
|
4.3 高溫室 |
(1)預熱上限溫度：200℃ (2)升溫時間：常溫→+200℃≤15min 注：升溫時間為高溫室單獨運轉時的性能 |
|
4.4 低溫室 |
(1)預冷下限溫度：-77℃ (2)降溫時間：常溫→-75℃≤55 min 注：降溫時間為低溫室單獨運轉時的性能 |
|
4.5 試驗室（試樣區） |
|
|
|
(1)試驗方式：氣動風門切換2溫區或3溫區 (2)高溫曝露溫度范圍：+60℃～+200℃ (3)低溫曝露溫度范圍：-70℃～0℃
(4)溫度波動度：1℃（如按GB/T 5170.2-1996表示
(5)溫度偏差：±2.0℃（≤+150℃時）
±3.0℃（＞+150℃時）
|
|
4.6 溫度恢復性能 |
(1)溫度恢復時間：≤5 min (2)恢復條件： 高溫曝露：+150℃ 15min 環境溫度曝露：<——> 低溫曝露：-65℃ 15min 試樣重量：3.5kg （塑料封裝IC，均布于2個試樣籃） 傳感器的位置：試樣的上風口側 電源電壓：規定電壓 冷卻水溫：+25℃ |
|
4.7 噪音 |
≤69dB（A）
噪音值是在離設備正面1m |
|
4.8 滿足試驗方法 |
GB/T 2423.1-2008(IEC60068-2-1:2007) 試驗Ab：低溫 GB/T 2423.2-2008(IEC60068-2-2:2007) 試驗Bb：高溫 GB/T 2423.22-2012(IEC60068-2-14:2009) 試驗Na：溫度變化 GJB 150.3A-2009 高溫試驗 GJB 150.4A-2009 低溫試驗 GJB 150.5A-2009 溫度沖擊試驗
（負載參見5.6 |
|
1 結構特征 |
|
|
1.1 保溫圍護結構 |
(1)外壁材料：雙面鍍鋅鋼板，表面噴塑處理 (2)內壁材料：不銹鋼板SUS304 (3)箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維 (4)門保溫材料：玻璃纖維 (5)GWS標準色 |
|
1.2 空氣調節通道 |
(1)高溫室：風機
(2)低溫室：風機 |
|
1.3 試驗室門 |
帶解鎖按鈕的手動上下滑動門 1套 |
|
1.4 引線孔 |
1個φ25mm×100mm長圓孔，位于箱體左側面 |
|
1.5 腳輪與調整腳 |
腳輪：6個
調整腳：6個 |
|
1.6 驅動裝置 |
風門驅動裝置以及試驗區門鎖門裝置(氣壓驅動) 氣缸： ●低溫/常溫/高溫曝露用 各2個 ●試驗區門鎖門用 2個 |
|
1.7 試驗箱各部分（參見附圖）名稱和功能 |

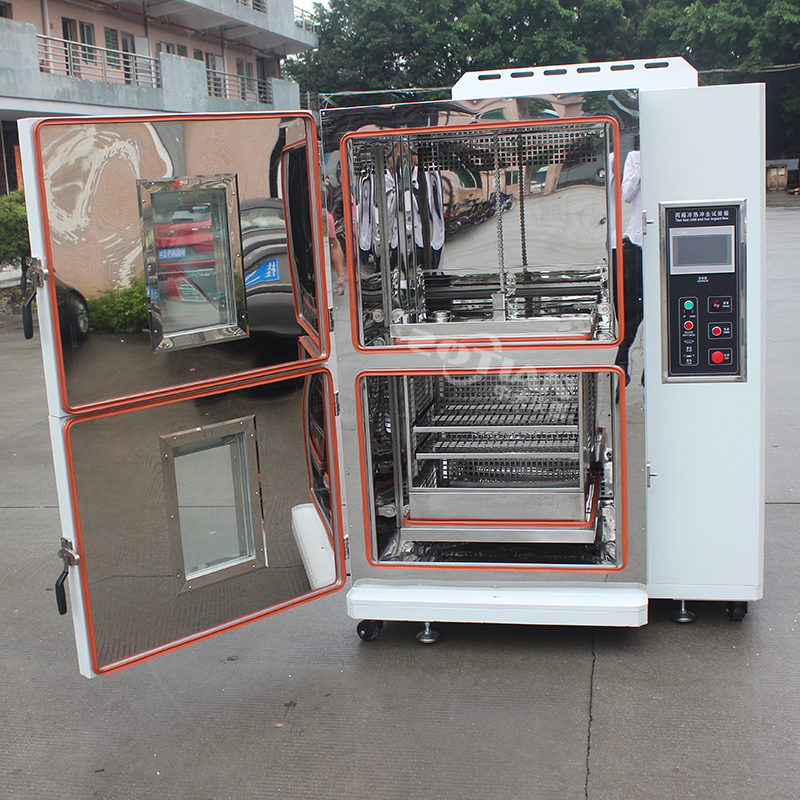

(1)高溫室：用于儲存熱量 (2)試驗室：放置試樣做試驗的部分 (3)低溫室：用于儲存冷量

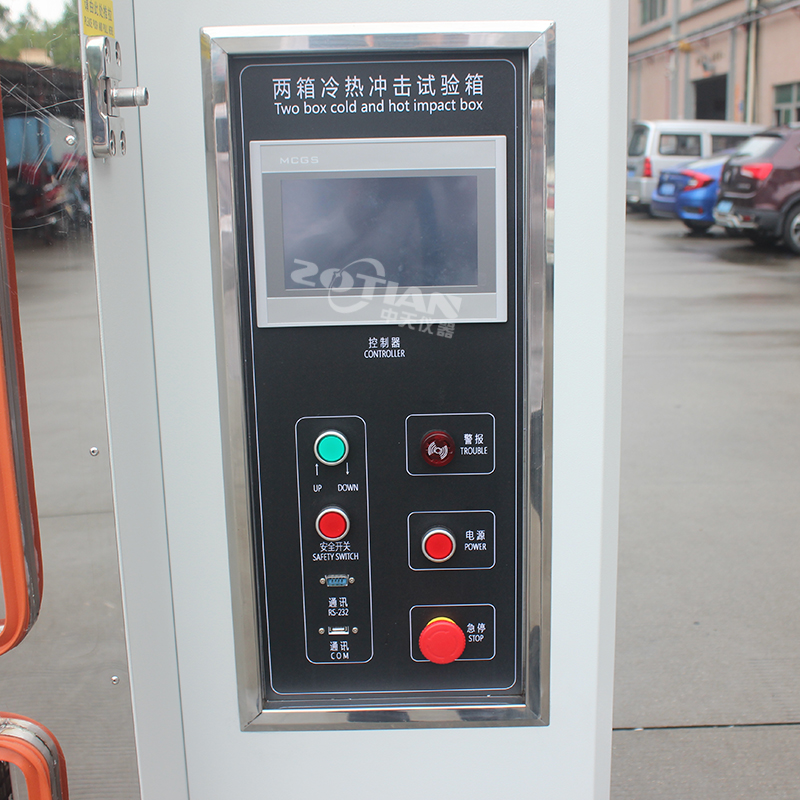

(4)操作面板：包括控制器
(5)溫度記錄儀（選購件）：記錄試驗數據
(6)總電源開關：試驗箱總電源開關
(7)RS-485通訊接口：通過集中監控軟件（選購件）對試驗箱遠程監控
(8)箱門排氣按鈕：停電狀態打開箱門
(9)試樣電源控制端子：控制試樣電源
(10)時間開關：輸出時間信號
(11)引線孔：連接試樣電纜、數據線用
(12)配電室：安裝電氣元器件
(13)機械室：安裝制冷機組
(14)進氣口：在環境溫度曝露時吸進外面的空氣
(15)排氣口：從機械室和試驗區排出熱氣
|
|
2 空氣調節系統 |
|
|
2.1 傳熱方式 |
空氣循環強制對流傳熱 |
|
2.2 空氣循環裝置 |
離心風機
(1)高溫曝露：離心式
(2)低溫曝露：離心式
(3)常溫曝露：離心式，3φ |
|
2.3 空氣加熱方式 |
(1)高溫室：鎳鉻合金電熱絲式加熱器 10kW×1 (2)低溫室：鎳鉻合金電熱絲式加熱器 6kW×1
(3)加熱器控制方式：無觸點等周期脈沖調寬 |
|
2.4 空氣冷卻方式 |
蒸發器直接冷卻 |
|
3 制冷系統 |
|
|
3.1 工作方式 |
水冷二元復疊制冷方式 |
|
3.2 制冷壓縮機 |
機械式壓縮機 |
|
3.3 冷凝器 |
板式換熱器 |
|
3.4 冷凝蒸發器 |
板式換熱器 |
|
3.5 蒸發器 |
翅片管式換熱器 |
|
3.6 節流裝置 |
熱力膨脹閥、電子膨脹閥（步進電機驅動） |
|
3.7 制冷劑 |
R404A/R23（臭氧耗損指數均為0） |
|
3.8 制冷機控制方式 |
控制系統根據試驗條件自動調節制冷機的運行工況 壓縮機回氣冷卻回路 能量調節回路 冷凝壓力調節閥 |
|
3.9 其他 |
循環冷卻水過濾器（在用戶現場安裝） |
|
4 電氣控制系統 |
|
|
4.1 控制器型號 |
MPC-6104 |
|
設定/顯示 |

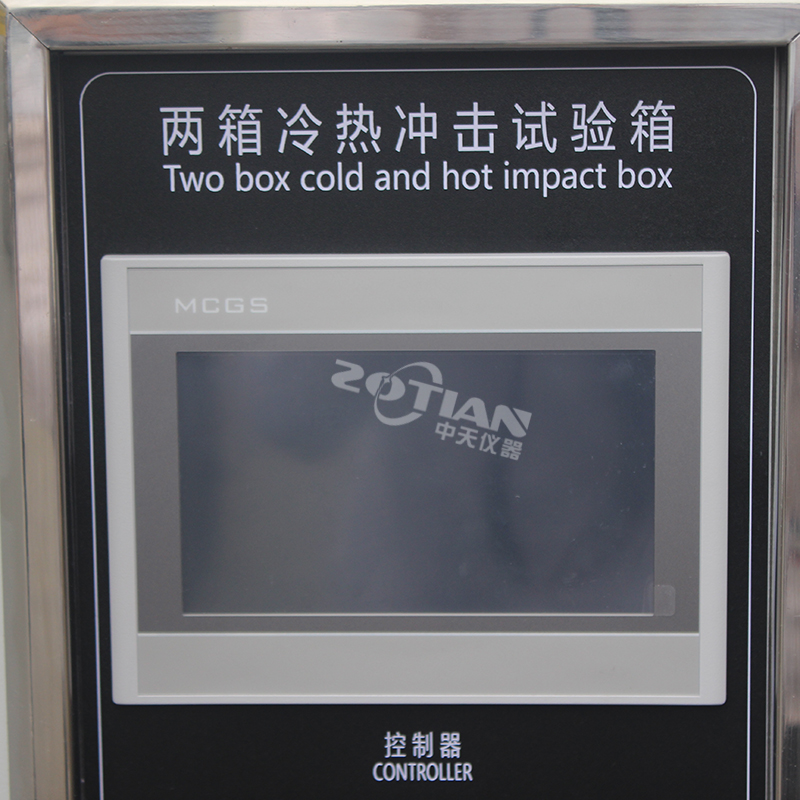

(1)設定方式：觸摸屏方式，中英文菜單
(2)顯示器：10.4英寸800X600點陣 |
|
溫度控制 |
(1)控制對象： 試驗室曝露溫度 高溫室預熱溫度 低溫室預冷溫度 低溫室除霜溫度 (2)設定溫度范圍： 高溫室 +60℃～+200℃ 低溫室設定溫度范圍：-77℃～0℃ (3)設定及顯示分辨率： 溫度 1℃ 時間 0.1min (4)輸入：T型熱電偶
(5)控制方式：PID |
|
程序控制 |
(1)設定時間范圍 0～100h59min (2)設定循環范圍 1～9999循環 |
|
曲線記錄功能 |
具有帶電池保護的RAM
控制器記錄的試驗曲線數據為：
3路溫度－設定溫度 |
|
USB功能 |
配U盤（容量不小于8G
可將存儲在控制器內的試驗曲線數據轉存到U盤上
通過PC機專用軟件直接顯示和打印試驗數據／曲線(該打印數據帶不可修改標志)；或?qū)⒂涗洈?shù)據轉換為可由Microsoft Office讀取的Access數據文件
兼容系統:
英文，簡體或繁體中文Windows XP、Windows 7、Windows 8（32位/64位）
|
|
通訊接口
|
RS-485接口 以太網接口（IEEE802.3i/3u/3ab，100Mbps） |
|
通訊協議 |
STEN通訊協議 |
冷熱沖擊試驗箱廣泛用于電子電器零元件、自動化零部件
、通訊元件、汽車 配件、金屬、化學材料、塑膠等行業，國防工業、航天、兵工業、BGA、PCB基扳、電子芯片IC、半導體陶磁及高分子材料之物理牲變化等
