適用于科研單位
、質檢機構、大專院校等場景
1 文件信息 |
||
設備型號: |
ZT-GH2CJ-1000FW |
|
設備名稱: |

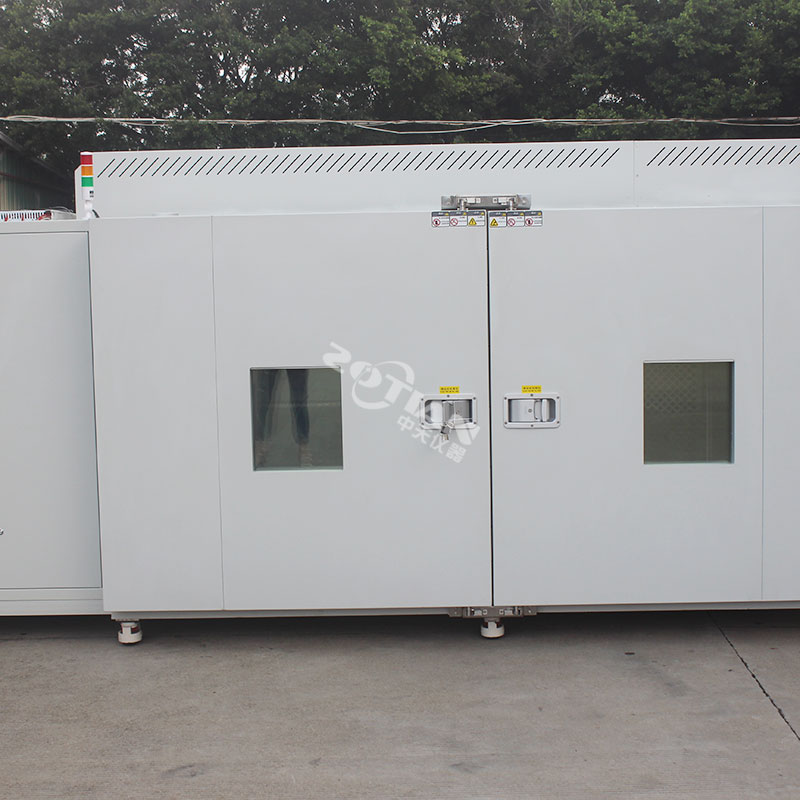

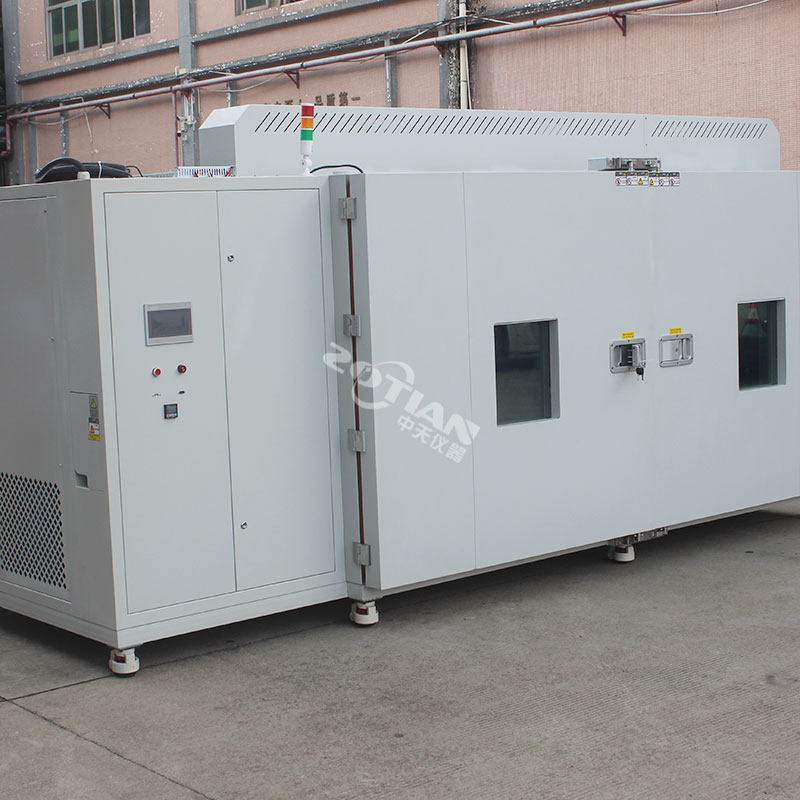

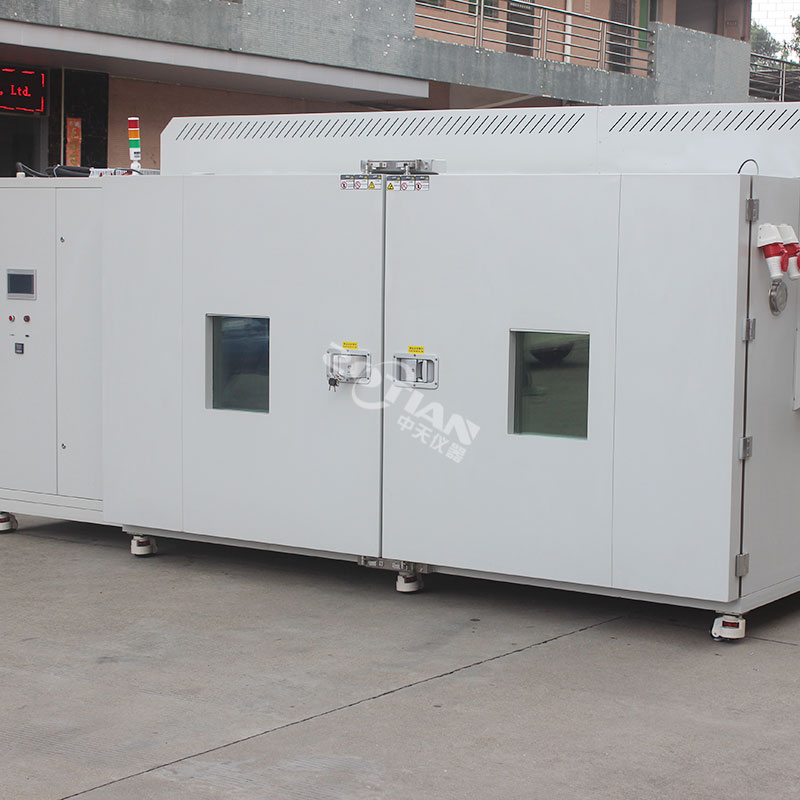

水平兩溫區高低溫沖擊試驗箱 |
|
2.1 測試環境條件 |
環境溫度為 23℃±3℃、相對濕度 35%~65%RH、試驗箱在“模擬負載”條 。
|
|
2.2 設備型號 |
ZT-GH2CJ-1000FW |
|
2.3 設備名稱 |
水平兩溫區高低溫沖擊試驗箱 |
|
2.4 標稱內容積 |
1000 L |
|
2.5 提籃尺寸 |
W1000mm×D1000mm×H1000mm |
|
2.6 外形尺寸(參考, 具體以設計為準) |
W4155mm×D2120mm×H2100mm(參考 ,以實際設計為準) 備注:尺寸不包括凸出部分(如把手 、控制器等)。
|
|
2.7 試驗方式 |

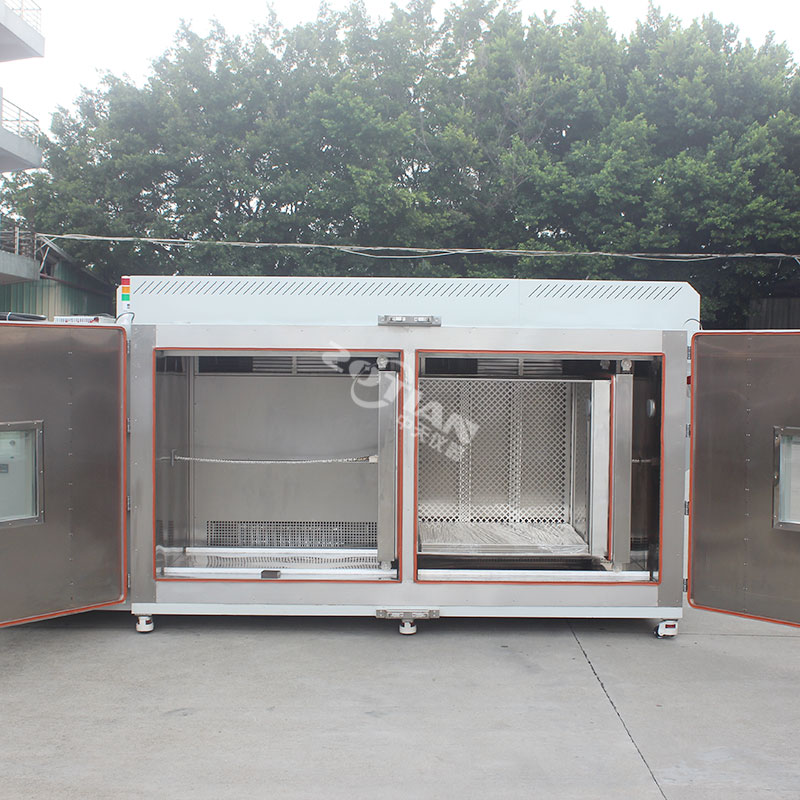

對開門水平移動兩箱提籃式 。
|
|
2.8 溫度沖擊范圍及精度 |
沖擊范圍: ,低溫-70℃~-10℃) 精度: 溫度波動度±0.3℃ 溫度偏差±1.6℃ 溫度均勻度≤1.6℃ |
|
2.9 高溫區 |
溫度曝露范圍 |
+60℃~+150℃ |
預熱溫度上限 |
180℃ |
|
升溫速率 |
R.T.→+180℃<40min(單獨運行時性能) |
|
2.10 低溫區 |
溫度曝露范圍 |
-60℃~-10℃ |
預冷溫度下限 |
-70℃ |
|
降溫速率 |
R.T.→-70℃<60min(單獨運行時性能) |
|

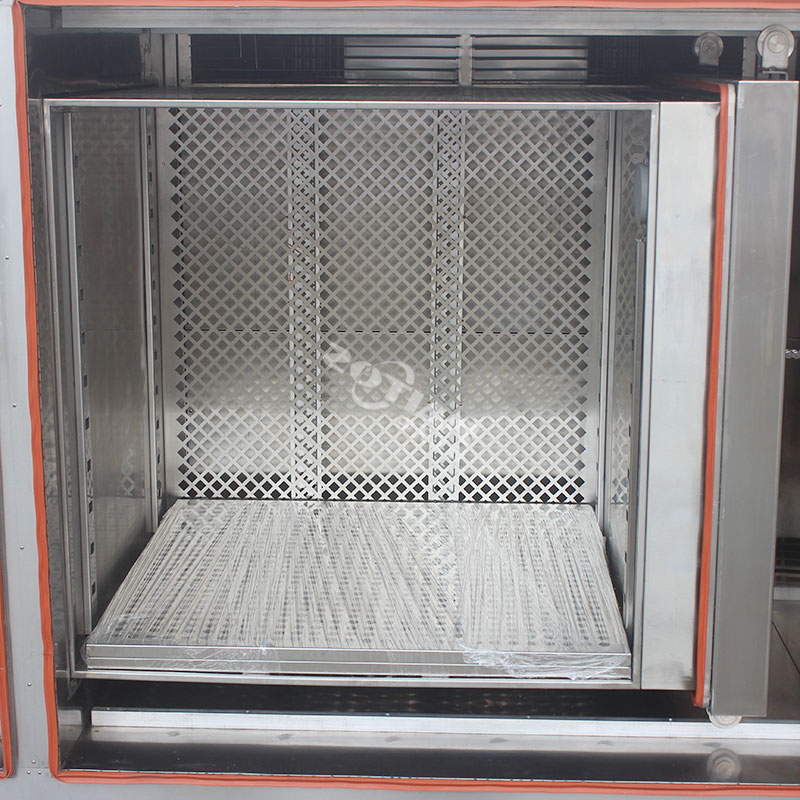

2.11 試驗區(提籃) |
高溫曝露溫度范 |
+60℃~+150℃ |
低溫曝露溫度范 |
-60℃~-10℃ |
|
溫度波動度 |
≤ ±0.3℃ |
|
溫度偏差 |
±1.6℃ |
2.12 曝露(駐留)時間 |
30min |
|
2.13 提籃轉換時間 |
≤10s |
|
2.14 溫度恢復時間 |
≤5min ,高溫 80℃暴露 ,低溫- 40℃暴露,暴露時間均為 30min ; (b. 在帶載 30kg 鋼鐵或等效塑封IC 、電路板)時,高溫 150℃暴露 30min , 低溫- 60℃暴露均為 30min 。
|
|
2.15 穩定時間 |
設備中心點溫度達到指定溫度后,再到達穩定條件(可實現計量和驗收條 。
|
|
2.16 運行方式 |
|
|
2.17 循環沖擊次數 |
1000 次 ,增加干燥系統,保障循環沖擊 1000 次蒸發器不結霜,降溫性能不受影響。 |
|
2.18 除霜功能 |
通過控制器選擇除霜功能 ,除霜時間間隔以及除霜的持續時間都可以在觸摸屏上直接進行設置,同時在設備的待機狀態,還可以手動開啟除霜功能; |
|
2.19 水平移動控制 |
水平移動,在設備待機狀態下 ,可通過觸摸屏手動控制提籃的運動,從而方便樣件的裝載,電動控制做防沖擊處理,保證運行平穩。 |
|
2.20 時間允差 |
≤±0.5% |
|
2.21 工作噪音 |
≤75 dB(A)離試驗箱 1m 處 ,離地面高度 1.2m,自由空間中) |
|
2.22 測試方法 |
GB/T 5170.2-2017 環境試驗設備檢驗方法 第 2 部分:溫度試驗設備 |
|
2.23 滿足試驗標準 |
(1) GB/T2423.1-2008(IEC60068-2-1:2007) 電工電子產品環境試驗 第 2 部分:試驗方法 試驗 A:低溫 ;(2) GB/T2423.2-2008(IEC60068-2-2:2007) 電工電子產品環境試驗 第 2 部分:試驗方法 試驗 B:高溫;
|
|
(1) JJF1101 ,IEC60068-3-5 、IEC60068-3-6 及GB/T10592 對應的計量 和驗收要求(如不同的標準規范間有不一致的要求,以嚴格的要求作為驗收標準) ;涉及標準如下: 1)JJF1101-2003 環境試驗設備溫度 、濕度校準規范; 2)GB/T2424.5-2006/IEC60068-3-5:2001 電工電子產品環境試 驗 溫度試驗箱性能確認 ; 3)GB/T2424.6-2006/IEC60068-3-6:2001 電工電子產品環境試 驗 溫度/濕度試驗箱性能確認 ; 4)GB/T10592-2008 高低溫試驗箱技術條件。 |
2.24 電源容量 |
80 kVA |
2.25 重量(參考) |
3,275 kg |
3.1 控制系統 |
獨立的冷端和熱端PID 調節 ,熱量和冷量均可連續調節 ,避免了制冷量和加熱量相互抵消而造成的能源浪費;
|
|
|
3.2 制冷系統 |
|
3.3 結構 |
優良的保溫設計:采用低導熱系數的保溫材料
|
4.1 適用范圍 |
適用于對電工 、電子及其它產品、零部件、材料在高溫、低溫或溫度變化環境下儲存、運輸和使用時的適應性試驗。 |
4.2 試樣禁止 |
本試驗設備禁止:
|
|
|
4.3 負載條件 |
為使試驗數據真實、有效,試驗負載應同時滿足以下條件:(詳見“GB/T
|

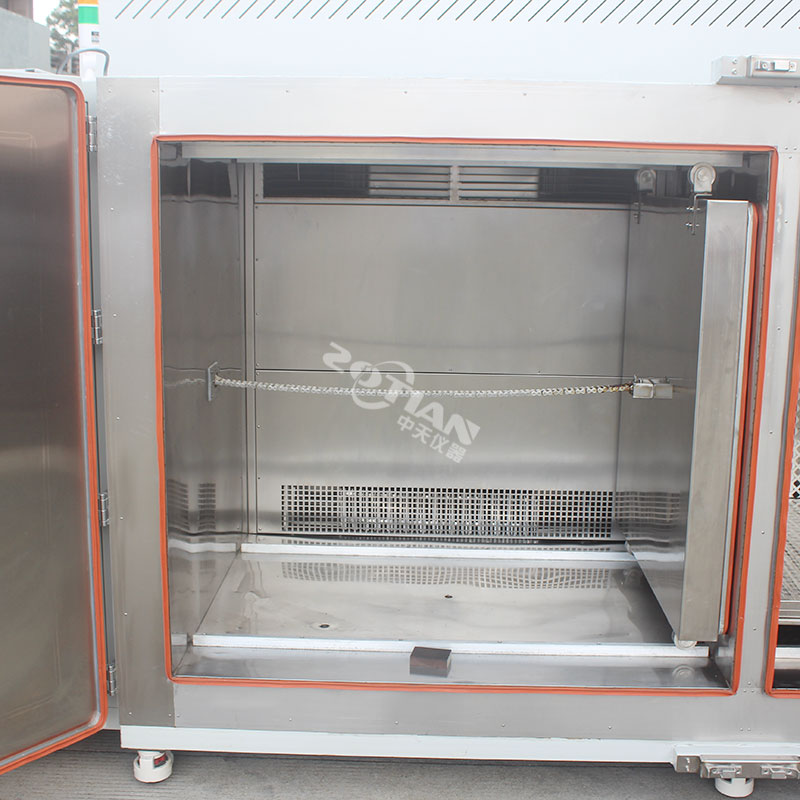

5.1 保溫圍護結構 |
|
5.2 空氣調節通道 |
風機 、加熱器、蒸發器 、蓄冷器 、干球溫度傳感器。
|
|
5.3 門 |
(1) 雙開門 ,門框備防結露電熱裝置 ;
|
|
5.4 觀察窗 |
|
|
5.5 循環風機 |
離心風機 。
|
|
5.6 機械室 |
制冷機組、接水盤 、排水孔 。
|
|
5.7 三色報警燈 |
安裝報警燈(紅、黃 、綠)和蜂鳴器。
|
|
5.8 控制柜 |
配電板、蜂鳴器 、散熱風扇、總電源漏電斷路器。 |
|
5.9 試樣電源控制端 |
位于箱體后側 ,包含:試樣電源控制端子、超溫保護器設定器、RS-485 、 RS-232 與網口LAN 。
|
|
5.10 加熱器 |
|
|
5.11 驅動裝置 |
氣缸 |
高溫、環境溫度 、低溫曝露時各個風門驅動用 ;
|
空氣壓縮機 |
提供驅動風門的壓縮空氣(選購)。 |
5.12 電源線孔及排水 |
位于箱體背面 。
|
6.1 工作方式 |
水冷 機械壓縮二元復疊制冷 |
6.2 制冷壓縮機 |
活塞式壓縮機/渦旋式壓縮機 |
6.3 冷凝器 |
殼管式換熱器 ,按方案配置,正常條件下可保持污垢系數為 0.088 ㎡·℃ /kW ,污垢系數的大小與冷卻水流速 、溫度、設備運行時間有關 ,增加流 速 ,按方案建議配置 50m3/h 的流速,加定期清洗 ,可以保持更高的換熱效率 ,進水口有高密度濾網,防堵及排污 ;
|
6.4 冷卻器 |
翅片管式換熱器 、蓄冷器
|
6.5 冷凝蒸發器 |
板式換熱器 |
6.6 節流裝置 |
毛細管/熱力膨脹閥 |
6.7 制冷機組控制方 |
控制系統根據試驗條件自動調節制冷機組的運行工況 。
|
6.8 制冷劑 |
R404A 、R23(臭氧耗損指數皆為 0) 。
|
6.9 其它 |
冷卻水過濾器(用戶現場安裝) |
7.1 特點 |
獨立的冷端和熱端PID 調節,熱量和冷量均可連續調節 ,避免了制冷量和 加熱量相互抵消而造成的能源浪費 。
|
7.2 運行方式選擇 |
|
7.3 除霜功能 |
通過控制器選擇除霜功能 ,除霜時間間隔以及除霜的持續時間都可以在觸 摸屏上直接進行設置 ,同時在設備的待機狀態,還可以手動開啟除霜功能 ;
|
7.4 提籃移動可控制 |
水平移動 ,在設備待機狀態下,需可通過觸摸屏手動控制提籃的運動 ,從 而方便樣件的裝載 ,電動控制需要做沖擊處理,保證運行平穩 。
|
7.5 數據記錄功能 |
具有帶電池保護的SRAM ,可保存設備的設定值、出力值 、采樣值及采樣 時刻的時間 ,可在屏上手指觸摸實時滑動觀察數據。
|
7.6 試驗數據采集 |
(1)控制自帶存儲硬盤 ,采樣周期可以在顯示屏上設置 ,如果采樣 周期設定為 5min,則可以采集約 15 年)的數據 。具備 USB 接
|
|
口 ,可下載歷史曲線和數據,用EXCEL 等軟件可以打開處理(顯示和打?div id="jpandex" class="focus-wrap mb20 cf">。?div id="jpandex" class="focus-wrap mb20 cf">。
|
7.7 顯示器 |
7 英寸,1024×600 點陣 ,彩色LCD 顯示器。 |
7.8 運轉方式 |
定值運轉 、程序運轉 。 |
7.9 設定方式 |
中/英文菜單 ,觸摸屏方式輸入。 |
7.10 程序容量 |
|
7.11 顯示分辨率 |
溫度:0.01℃;時間:0.1min 。
|
7.12 溫度傳感器 |
K/T 型熱電偶或Pt100 熱電阻 。
|
7.13 通訊功能 |
|
7.14 溫度設定范圍 |
根據設備的溫度工作范圍調整(上限+5℃ ,下限-5℃)。
|
7.15 管理設定功能 |
預約設定 、取樣設定 、保護設定 、帶重設的計時器 、通知功能 、通知歷 史、報警歷史顯示 。
|
7.16 數據一致性 |
各輸出端口(USB/LAN 口等)輸出的數據與設備顯示的數據保持一致 。
|
7.17 數據權限 |
設備與外界有通訊的接口 , 如通過 USB 等向外界傳輸數據,客戶有權限通過設備通訊接口獲取所有的測試數據和過程數據 ,以用于后期集成、報 告、自動化等用途。 |
7.18 附屬功能 |
故障報警及原因、處理提示功能 、斷電保護功能、上下限溫度保護功能、 |
|
日歷定時功能(自動啟動及自動停止運行) 、自診斷功能。 |
|
7.19 第三方控制軟件 |
設備控制通訊協議開放,能夠被第三方軟件集成(不限于 AND 、AVL)。 |
|
7.20 控制開關 |
|
|
8.1 制冷系統 |
|
|
8.2 試驗區 |
A 、通道高低溫保護;B、可調式樣品高低溫保護。 |
|
8.3 其它 |
|
|
9.1 總電源漏電斷路 |
AC380(1±10%)V (50±0.5)Hz 三相四線+保護地線 |
|
9.2 電源線纜 |
|
|
下列的附件(功能)單獨報價 ,需要在合同或技術協議上特別說明。 |
||
10.1 電源線纜 |
電纜 1 條(長度根據客戶要求提供) 。 |
|
10.2 集中監控 |
用于遠程集中監控 ,隨軟件配連接器一個。 |
|
10.3 空氣壓縮機 |
提供驅動風門的壓縮空氣 。 |
