產品名稱 |
|
|
名稱 |
IPX9K防水試驗箱 |
| 試樣說明 |
|
|
|
本試驗設備適用： ，依DIN40050之標準中相關的規格承制，為提供汽機車零配件，電機電子產業 ，汽車傳感器和汽車攝像頭等在高壓/蒸氣噴射清冼時的適應性試驗仿真自然環境或人為因素所設計之防水測試試驗機，本公司另有符合各國不同規范之機型可供顧客作選擇 。本套組件適用于電子電工 ，航空航天，軍工等科研單位外部照明 、信號裝置及汽車燈具外殼防護試驗檢測 。 本試驗設備禁止： 易燃、爆炸 、易揮發性物質試樣的試驗及儲存 腐蝕性物質試樣的試驗及儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗及儲存 |
| 容積和尺寸 |
|
|
標稱內容積 |
810L |
| 性能 | |
| 測試環境條件 |
環境溫度為+25℃ 、相對濕度≤85%、試驗箱內無試樣條件下
|
| 試驗方法 |
9K：水壓：8000～10000kPa ，水溫度80oC±5℃的防護 ，以30度的角度遞進（四個高壓噴嘴：0，30 ，60和90度） ，在每個角度持續30秒，共120秒（2分鐘） 。
|
| 溫度范圍 |
9K：RT+5～80±5℃ ，
|
| 噴嘴孔徑 |
9K：φ1.8mm（異型噴頭）， |
| 噴嘴 |
9K：扁束噴嘴4個 ，90度平面內間隔30度安裝 ，距中心100mm～150mm，可調節 。
|
| 水壓 |
9K：8000～10000kpa顯示（100bar） |
| 流量 |
14～16L/min可設定 |
| 轉臺速度調節 |
0～10r/min |
| 滿足試驗標準 |
DIN 40050-9-1993(IEC 529-1989) 道路車輛電氣設備 中定義的高壓/蒸氣噴射沖冼測試 ，水和接觸的防護 IEC60529 電器外殼保護分類等級（IP）碼 VW80106-2008 汽車上電氣和電子部件一般試驗條件 QC/T 417.1（2001）車用電線束插接器第1 部分 |
| 結構特征 | |||||||||||||||||||||||||||||||||||||||||
| 保溫圍護結構 |
內壁材料：不銹鋼板SUS304，鏡面 ，拉絲 保溫層：聚氨脂（PU）發泡保溫 |
||||||||||||||||||||||||||||||||||||||||
| 試驗室體標準配置 |
引線孔：直徑φ50mm 1個 ，（位于箱體后面） 樣品轉動臺：承重:50kg 移動腳輪：4個 |
||||||||||||||||||||||||||||||||||||||||
| 門 |
鉸鏈單開門（有機玻璃），1個 ，1個 防護管道門 ，1個（做6K試驗時打開）
|
||||||||||||||||||||||||||||||||||||||||
| 控制面板 |
溫度 、流量、時間控制顯示屏
|
||||||||||||||||||||||||||||||||||||||||
| 機械室 |
機械室中包含： 、水箱 、調速電機、變頻器 、高溫高壓電磁流量計 、水溫控制裝置等
|
||||||||||||||||||||||||||||||||||||||||
| 配電控制柜 |
散熱風機 |
||||||||||||||||||||||||||||||||||||||||
| 加熱器 |
采用不銹鋼鎧裝加熱器 |
||||||||||||||||||||||||||||||||||||||||
| 供水 |
循環使用 ，水位控制 ，進出口水閥。（要定時更換水）
|
||||||||||||||||||||||||||||||||||||||||
|
流量（壓力） 、時間控制系統
|
|||||||||||||||||||||||||||||||||||||||||
|
工作方式 |
高壓水泵→三通→噴嘴和平衡壓力出口→電磁流量計（壓力表 ，100bar）→分四路（分別由電磁閥控制，電磁閥通過設定時間→由控制器控制）→以30度的角度遞進（四個高壓噴嘴：0 ，30 ，60和90度），在每個角度持續30秒 ，共120秒（2分鐘） ，循環工作。
|
||||||||||||||||||||||||||||||||||||||||
| 水溫加熱系統 | |||||||||||||||||||||||||||||||||||||||||
| 工作方式 |
BT(H)C平衡調溫方式 。 當水溫經過噴嘴對試樣進行熱蒸氣沖刷測試后 ，低于80±5℃，回流到水箱時 ，水箱的加熱系統自動加熱（4KW） ，在短時間內維持水溫在80±5℃，以保證試驗的水溫正常循環運行 。觸摸屏控制器可設定顯示水的溫度。
|
||||||||||||||||||||||||||||||||||||||||
|
零部件品牌
|
|
||||||||||||||||||||||||||||||||||||||||
| 電氣控制系統 | |||||||||||||||||||||||||||||||||||||||||
| 控制器型號 |
TEMI880 |
||||||||||||||||||||||||||||||||||||||||
|
1.溫度獨立控制，PLC程序控制總電源時間 、流量、樣架轉速以及4個噴嘴間歇噴水時間和周期數，另外留有一組時間功能可控制試件的通斷電動作； 2.觸摸屏直接設定相關參數，在畫面中顯示當前流量、樣架轉速、系統壓力及噴頭工作狀態（哪個 噴頭在噴水）。 |
|||||||||||||||||||||||||||||||||||||||||
| 內部結構圖 | |||||||||||||||||||||||||||||||||||||||||
| 安全保護裝置 | |||||||||||||||||||||||||||||||||||||||||
|
1、超溫保護裝置； 3、無熔絲開關（漏電斷路器）； 4、全護套式接線端子； 5、缺相與相序保護； |
|||||||||||||||||||||||||||||||||||||||||
| 運輸 | |||||||||||||||||||||||||||||||||||||||||
|
試驗室主體結構為整體式 |
|||||||||||||||||||||||||||||||||||||||||
| 使用條件 由用戶保證下列各項條件 | |||||||||||||||||||||||||||||||||||||||||
| 場地 |
地面平整，通風良好 ，不含易燃 、易爆 、腐蝕性氣體和粉塵 附近沒有強電磁輻射源 設備附近備有排水地漏 設備周圍留有適當?shù)木S護空間 |
||||||||||||||||||||||||||||||||||||||||
| 環境條件 |
溫度：5℃～35℃ |
||||||||||||||||||||||||||||||||||||||||
| 電源 |
AC380V ，50HZ，總功率8KW
|
||||||||||||||||||||||||||||||||||||||||
| 對儲存環境的要求 |
設備不工作時 ，環境的溫度應保持0～45℃以內 當環境溫度低于0℃時 ，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道
|
||||||||||||||||||||||||||||||||||||||||
本設備適用于電器生產廠家 ，電器檢驗部門及專門認證機構用于檢測具有防浸水功能的器具的防護性能
。

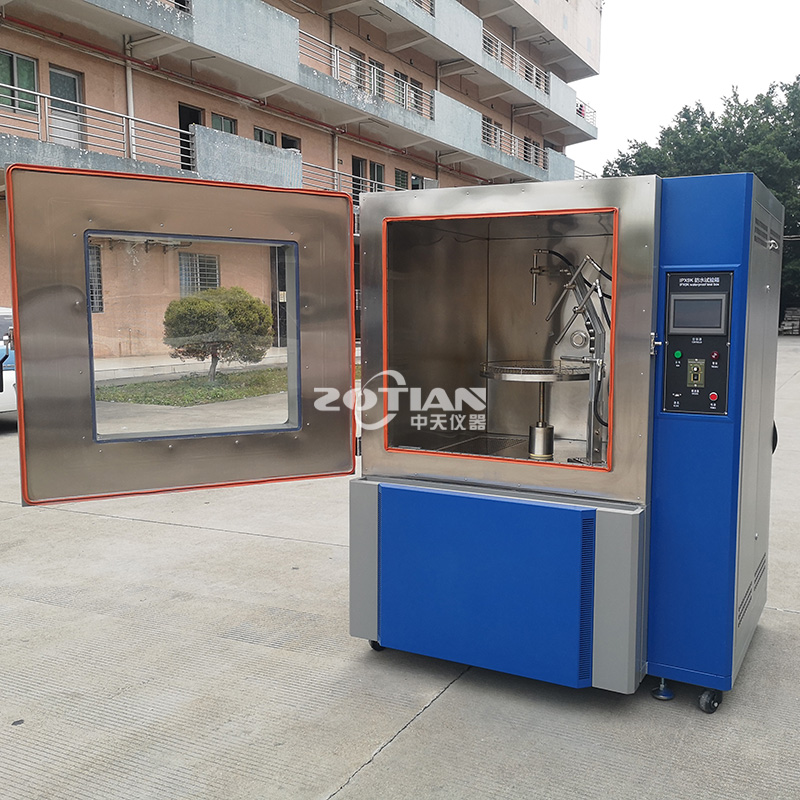

03產品圖展示Product map display
