1.生產廠家:廣東中天儀器股份有限公司 |
|
2.主要技術參數 |
|
2.1 測試環境條件 |
環境溫度為 25℃、相對濕度≤85%RH、試驗箱內無試樣(除特別說明外) 條 |
2.2 設備型號 |
ZOT-40-150 |
2.3 設備名稱 |
防爆型恒溫恒濕箱 |
2.4 標稱內容積 |
320L |
2.5 內箱尺寸 |
W800mm×D500mm×H800mm |
2.6 外形尺寸 |
W1100mm×D1400mm×H1900mm (參考 ,以實際設計為準;)注:不包括外形凸出部分(如鉸鏈、電纜孔蓋、 箱體頂部部件等)。 |
2.7 溫度范圍 |
-20℃~+150℃ |
2.8 升溫速率 |
3℃/min (-20℃~+100 ,空載非線性) |
2.9 降溫速率 |
1℃/min (+100~-40℃ ,空載非線性) |
2.10 溫度波動度 |
≤±0.5℃ |
2.11 溫度偏差 |
≤ ±1℃ (空載,溫度穩定后測得) |
2.12 溫度均勻度 |
≤2℃ (空載 ,溫度穩定后測得) |
2.13濕度范圍 |
20%RH─98%RH |
2.14濕度波動度 |
+2.5%RH(空載 ,溫度穩定后測得) |
2.15濕度均勻度 |
<3%RH(空載,溫度穩定后測得) |
2.16運行噪音 |
≤75dB |
2.17電源容量 |
19.5kVA |
2.18 重量(參考) |
750 kg |
3.工作原理 |
|

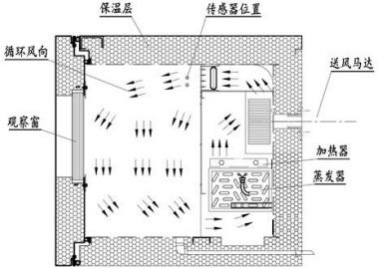

3.1 圖示(參考 , 以 實際設計為準)
|
|
3.2 溫度控制 |
試驗箱運行時 , 控制器驅動循環風機運轉, 循環風機帶動葉輪轉動, 葉 輪驅動空氣調節通道內的氣體往試驗空間一側運動, 由此造成空氣調節通道 內葉輪出風口一側的正壓和進風口一側的負壓, 在葉輪出風口一側正壓和進 風口一側負壓的共同作用下, 試驗空間內氣體經回風口擋板通風孔流入空氣 調節通道, 并經加濕器、蒸發器或加熱器的預處理后, 經葉輪驅動并經出風 口擋板通風孔均勻地流入試驗空間, 實現試驗空間溫度場的均勻調節, 后 經由回風口擋板通風孔流入空氣調節通道, 進入下一個氣體循環過程。氣體 循環過程是一個連續的過程?div id="d48novz" class="flower left">?刂破鞲鶕?jù)試驗箱設定的溫度和通道擋板出風 口處溫度傳感器檢測到的溫度值,需要對制冷量或加熱量進行 PID 調節,從而實現試驗空間的溫度場的均勻、穩定。 |
4.試樣說明 |
|
4.1 適用范圍 |
適用于對電工、電子及其它產品 、零部件、材料在高低溫、高溫高濕環境下儲存、和使用時的適應性試驗。 |
4.2 試樣禁止 |
本試驗設備禁止: (2)生物試樣的試驗或儲存; (3)強電磁發射源試樣的試驗或儲存; (4)放射性物質試樣的試驗或儲存; (5)劇毒物質試樣的試驗或儲存; (6)試驗或儲存過程中可能產生劇毒物質的試樣的試驗或儲存。 |
4.3 負載條件 |
為使試驗數據真實 、有效, 試驗負載應同時滿足以下條件: (詳見“GB/T |
|
5170.1-2016 電工電子產品環境試驗設備檢驗方法 第 1 部分:總則”中的“7 檢驗負載”) (2)負載的總體積不大于工作空間容積的五分之一 ; (3)在垂直于主導風向的任意截面上,負載面積之和應不大于該處工作 空間截面積的三分之一 ,負載置放時不可阻塞氣流的流動 。
|
5.結構特征 |
|
5.1 保溫圍護結構 |
(1) 外壁材料: 優質冷軋鋼板,厚度 1.5mm ,表面噴塑烤漆(可根據客 戶提供色板) ; (2) 內壁材料: 鏡面不銹鋼板 SUS304,厚度 1.2mm ,滿焊并加強處理 (3) 保溫材料:高密度硬質聚氨酯泡沫+高密度玻璃纖維 ,厚度 100mm; (4) 內箱底板補強 ,承重 500 公斤以上 ;
|
5.2 空氣調節通道 |
風機、加熱器 、加濕器 干燒防止器 、 蒸發器、排水裝置 、溫濕度傳感器
|
5.3 標準配置 |

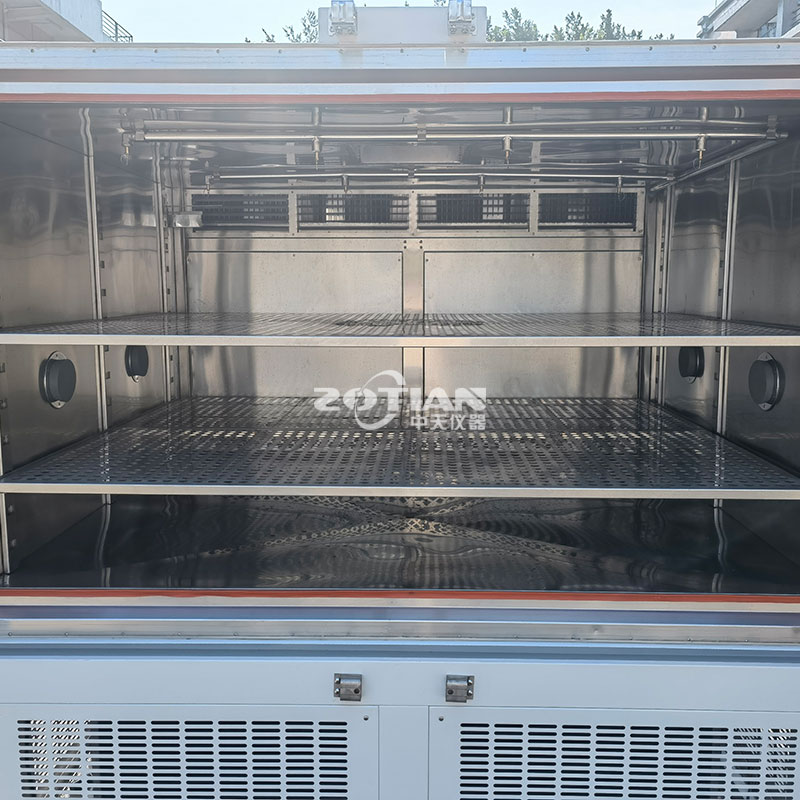

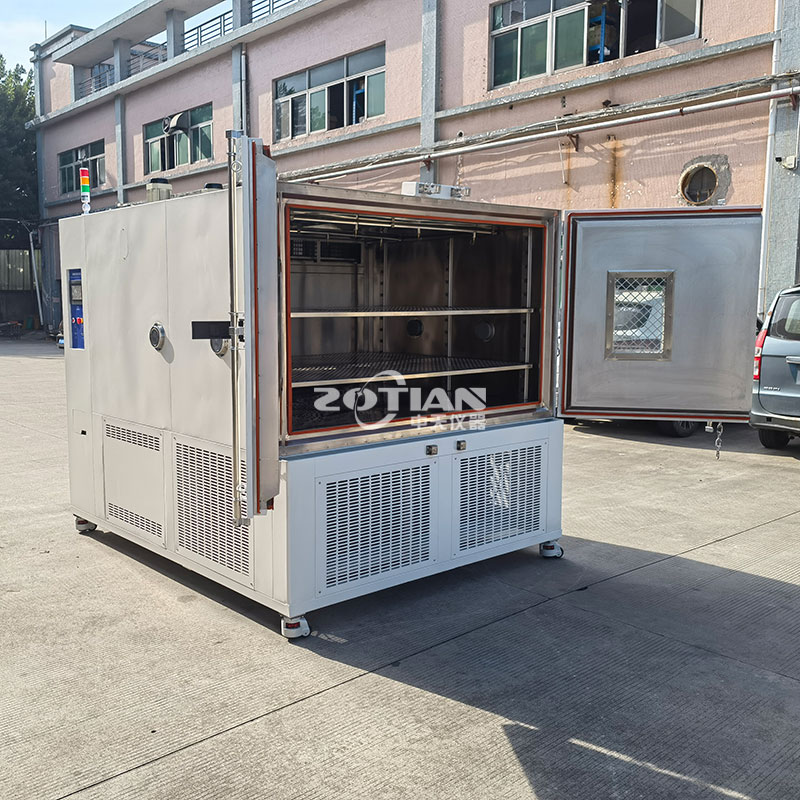

(1) 引線孔: Φ150mm ,4個(帶硅膠塞和蓋;左 、右側各 2個) ; (2) 承重型樣品架 <1>材質:不銹鋼 SUS304 <2>數量: 2 層; <3>承重: 100kg/層; (3) 腳輪: 4 個; (4) 調整腳: 4 個。 |
5.4 門 |

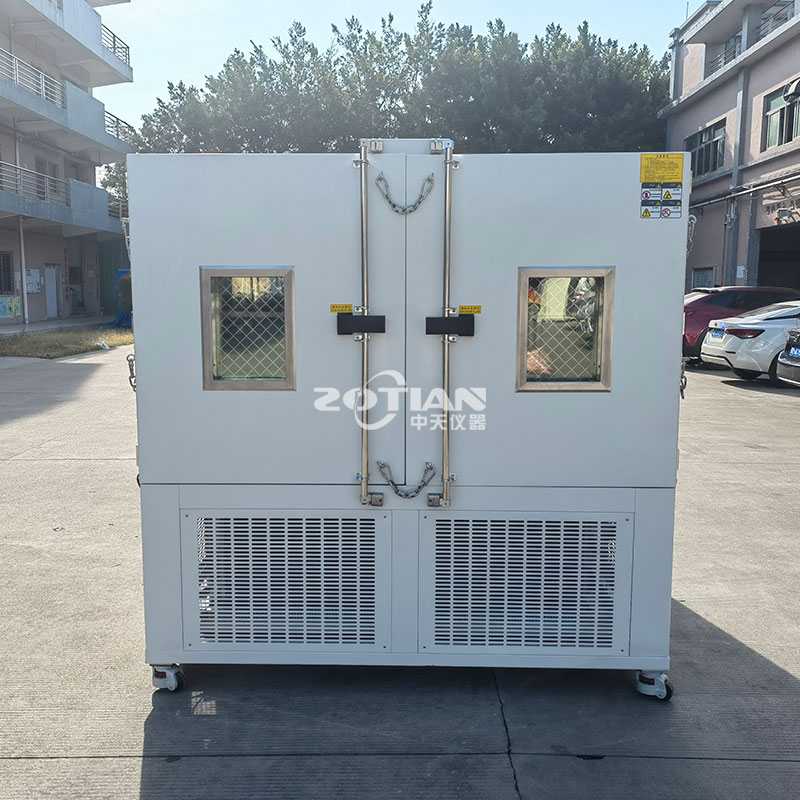

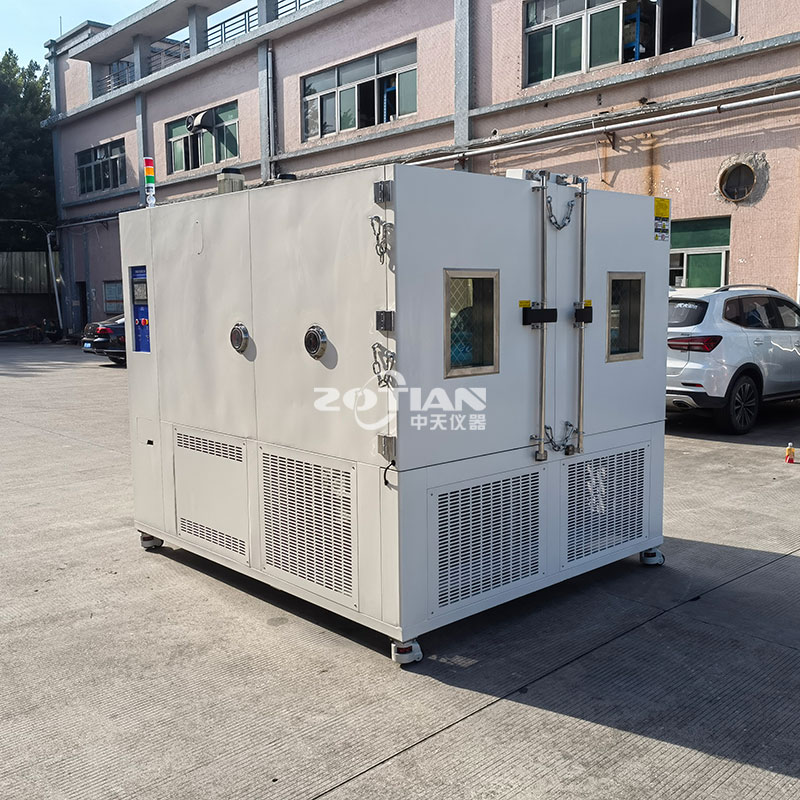

(1) 雙開鉸鏈門(防爆壓桿式門鎖) ;(2) 門與箱體之間采用雙層硅橡膠密封條, 耐高低溫和濕熱, 抗老化, 保 證密封性能; (3) 門框備防結露電熱裝置; (4) 大門左右兩側及大門中間各安裝 2 件 ?8mm 防爆鏈條(共 6 件); |
5.5 觀察窗 |

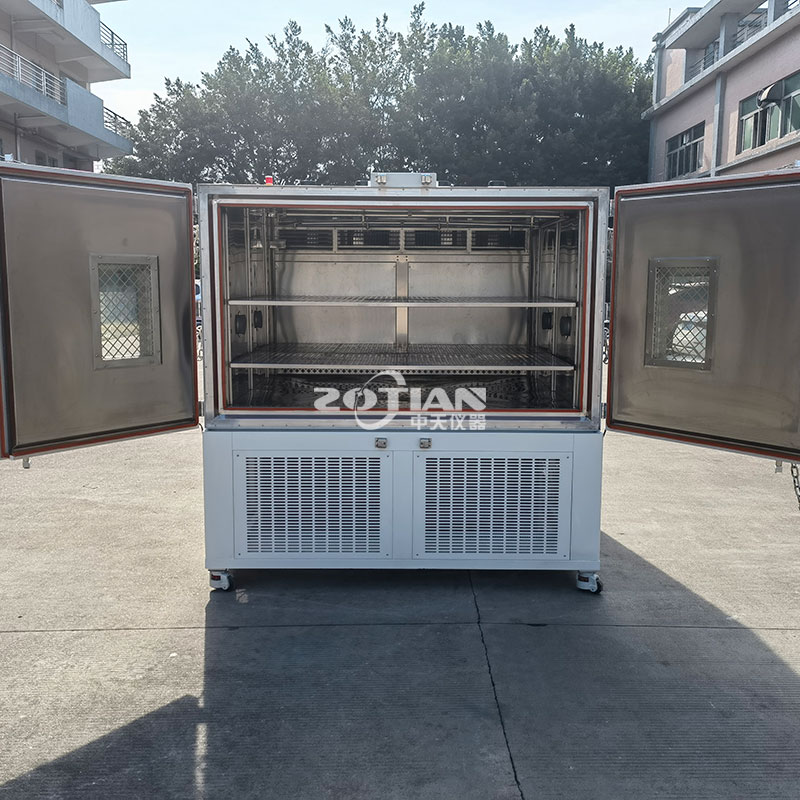

(1)大門上設計多層真空鍍膜鋼化玻璃觀察窗 (3) 玻璃貼防爆膜, 觀察窗內側帶防爆鋼絲網以防止產品爆炸對玻 璃的沖擊碎片。 |
5.6 循環風機 |
不銹鋼離心風機 |
5.8 機械室 |
制冷機組 、接水盤、排水孔 。
|
5.9 加熱加濕器 |
(1) 不銹鋼電熱管 ,加水系統自動加水。 (1) 控制方式:無觸點等周期脈沖調寬 , SSR (固態繼電器) 。
|
5.10 電源線孔及排 |
位于箱體背面。 |
6.制冷系統 |
|
6.1 工作方式 |
風冷 機械壓縮二元復疊制冷 |
6.2 制冷壓縮機 |
日本松下渦旋壓縮機2臺 單臺功率7KW |
6.3 冷凝器 |
風冷型 , 翅片管式換熱器
|
6.4 蒸發器 |
翅片管式換熱器 |
6.5 冷凝蒸發器 |
板式換熱器 |
6.6 節流裝置 |
熱力膨脹閥 |
6.7 制冷機組控制 |
控制系統根據試驗條件自動調節制冷機組的運行工況 。
|
6.8 制冷劑 |
R404A、R23 (臭氧耗損指數皆為 0) 。
|

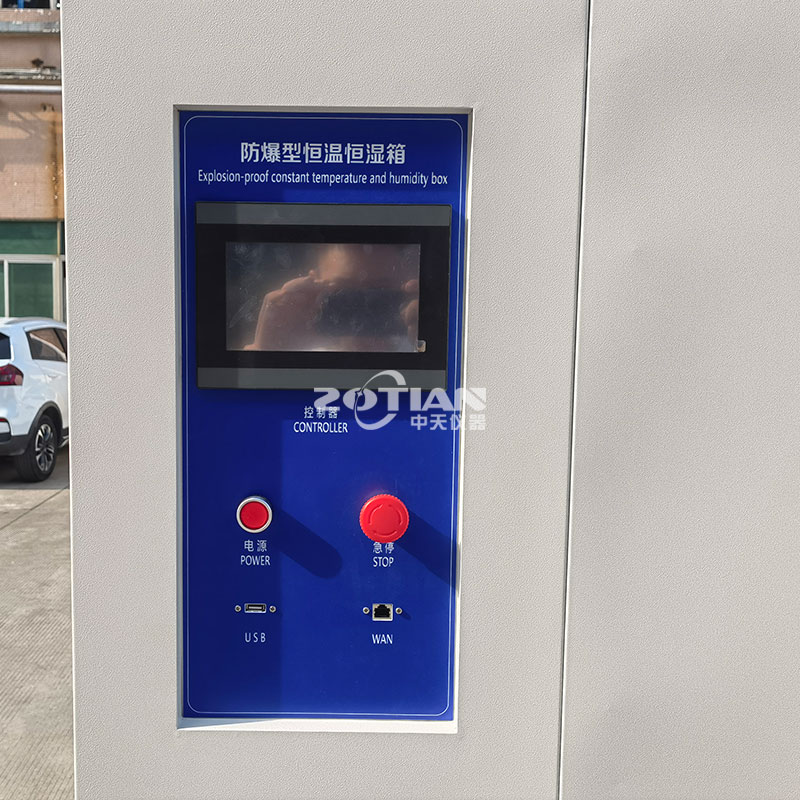

7.電氣控制系統 昆侖通泰溫濕度顯示屏+西門子PCL |
|
7.1 數據記錄功能 |
具有帶電池保護的 SRAM ,可保存設備的設定值、出力值 、采樣值及采樣 時刻的時間 ,可在屏上手指觸摸實時滑動觀察數據。
|
7.2 試驗數據采集 |
(1)控制自帶存儲硬盤 ,采樣周期可以在顯示屏上設置 ,如果采樣 周期設定為 1.5min,則可以采集約 60 天)的數據 。具備 USB 接口 , 可下載歷史曲線和數據,用 EXCEL 等軟件可以打開處理(顯示 和打印) 。 (2)接打印機(選購):可按時間設置打印次數來打印試驗日期 、設 定溫度、實測溫度 、設定壓力 、實測壓力。 (3)接 PC 機 (選購):具備聯網功能 , 實現集中監控 。通過集中監控, 可 以記錄試驗數據 , 在 PC 機里自動顯示曲線 , 可直接打印 , 記錄時間無限制。 文件大小取決于硬盤大小 。 PC 機還可作為操作終端 ,實現遠程監控。
|
7.4 顯示器 |
7 英寸 , 640×480 點陣 ,彩色 LCD 顯示器。
|
7.5 運轉方式 |
定值運轉 、程序運轉 。
|
7.6 設定方式 |
中/英文菜單,觸摸屏方式輸入 。
|
7.7 程序容量 |
(1)定值運轉時間設定可達 9999 h 59 m (也可設定為持續運轉無 時間設限) ; (2)可使用的程序容量:z大 100 組; (3)可使用的記憶容量:每組 100 段次 ,共 10000 段 ; (4)可重復執行命令:每一個命令可達 9999 次循環。 |
7.8 顯示分辨率 |
溫度: 0.01℃ ;時間: 0. 1min 。
|
7.9 溫濕度傳感器 |
Pt100 鉑電阻。 |
7.10 通訊功能 |
(1) 可連接計算機顯示曲線 、數據采集 ; (2) RS-485 、RS-232 與網口 LAN (選購) ; (3) USB2.0 接口 。
|
7.11 軟件功能 |
開機自檢功能、日歷定時功能(自動啟動和自動停止運行) 、溫度上下限預 警 |
7.12 控制開關 |
(1)緊急停止開關 ; (2)啟動(電源)開關。 |
8.安全措施 |
|
8.1 高溫保護噴淋 |
采用溫度控制系統高溫自動噴淋?div id="jpandex" class="focus-wrap mb20 cf">,F(xiàn)場溫度設置指導 。
|
8.2 加熱器、加濕器 |
采用不銹鋼電熱管 。
|
8.3 防爆泄壓口 |
(1) 設備頂部設置防爆泄壓口 1 套(300mm×300mm) ,用于箱內在爆炸時 快速排出高壓氣體; (2) 泄壓口開啟側安裝 1 件防爆鏈 , 防止泄壓口開啟≥90 度 , 達到泄壓完 成后自動復位的功能。 (3)我們的技術要求是測試電芯和電池PACK 屬于第九類危險品 需要有防爆功能 確保我們的產品測試的時候發生起火 火不會外溢,爆炸的時候不能有飛濺物飛出 。
|
8.34接地 |
設備內外箱體可靠接地 ,接地電阻小于 4Ω 。
|
8.5 防爆鏈條 |

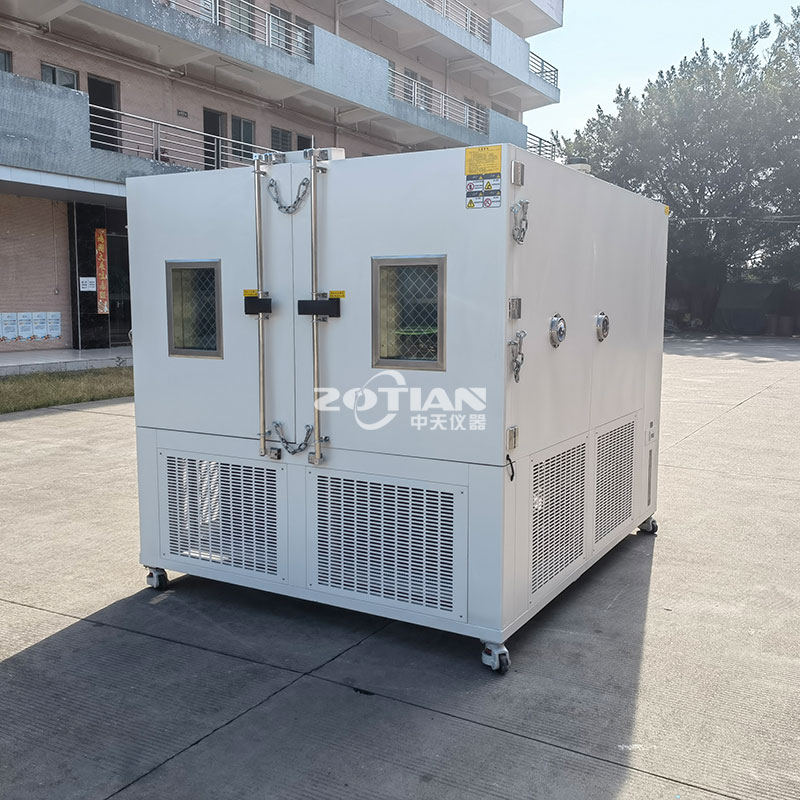

箱體拼接處具有較好的強度和剛性 , 門結構、門鎖加強 ; 箱體大門左右兩側 及大門中間各安裝φ 8mm 防爆鏈條 2 件(共 6 件) 。
|
8.56觀察窗 |
(1)大門上設計多層真空鍍膜鋼化玻璃觀察窗(W300mm×H400mm); ; (3) 玻璃貼防爆膜 ,觀察窗內側帶防爆鋼絲網以防止產品爆炸對玻 璃的沖擊碎片。
|
8.7其它 |
(1) 配有緊急停止按鈕 。
|
9.安全保護裝置 |
|
9.1 制冷系統 |
(1)壓縮機超壓保護 ; (2)壓縮機過熱保護; (3)壓縮機過流保護 (4) 冷凝風機過載保護 。
|
9.2 試驗區 |
(1)箱內外氣壓平衡裝置 ; (2)風機電機過熱保護; (3) 獨立式兩級數字型高低溫保護: 溫度可調 。 A 、通道超溫保護; B 、可調式樣品超溫保護 。
|
9.3 其它 |
(1)電源缺相及相序錯誤保護; ; (3)負載短路保護 ; (4)控制回路和照明回路保險絲/斷路器; (5)出現故障時 ,控制系統顯示故障信息并發出聲光報警 。
|
